ZDRAVOTNICTVÍ

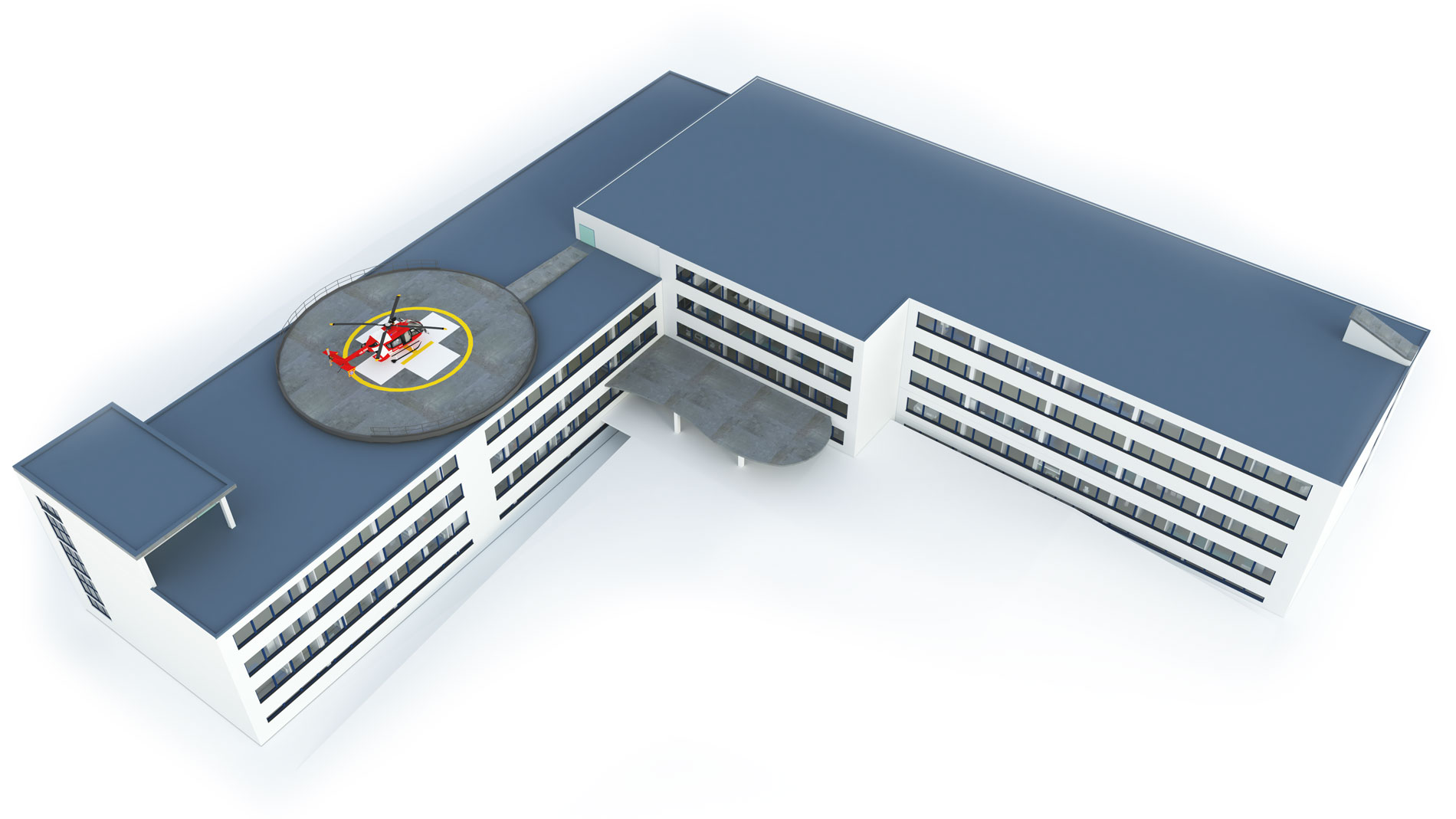

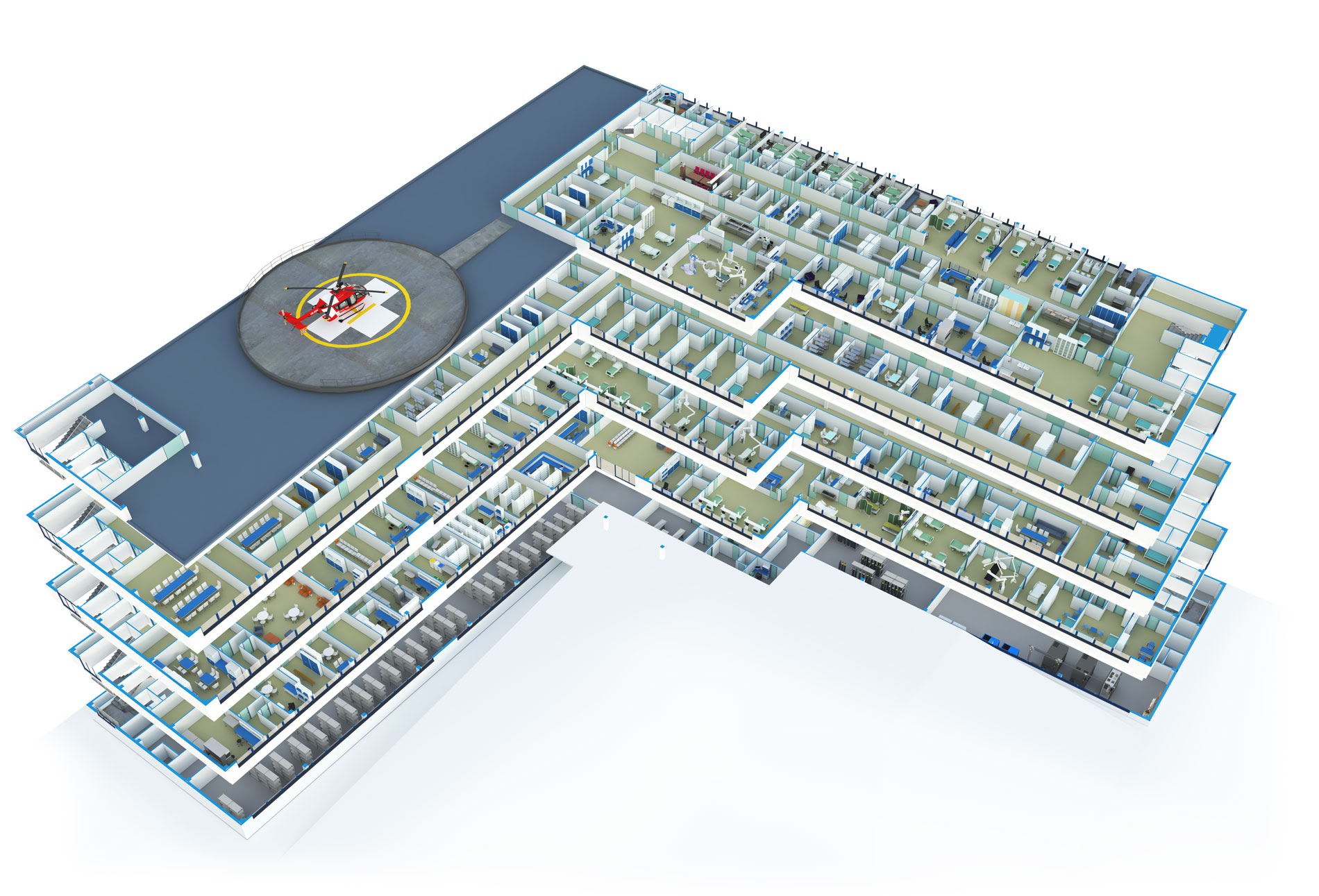

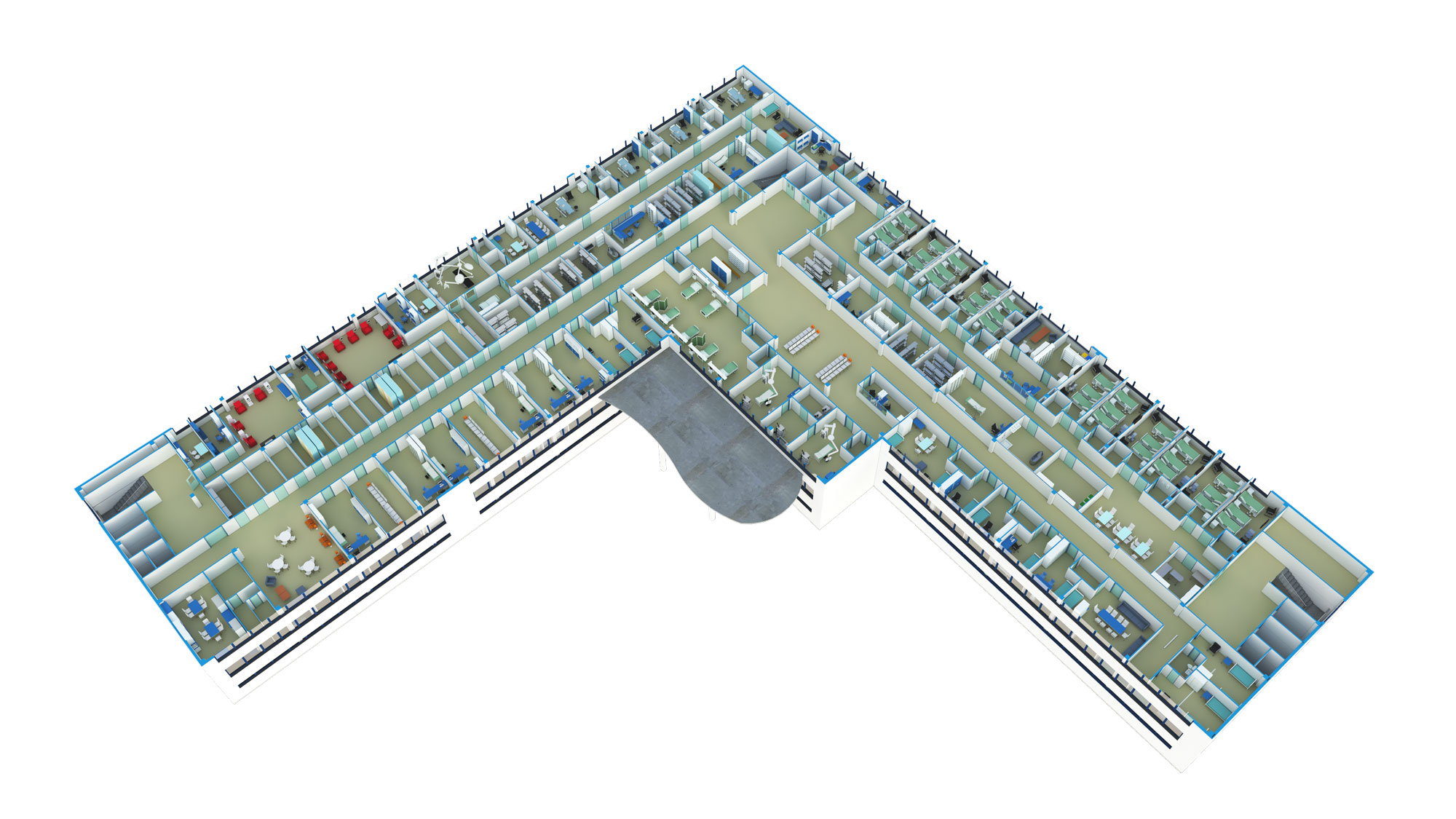

Části nemocnice

Nemocnice se typicky skládá z několika částí, z hlediska požadavků na faktory prostředí:

• Zdravotnická oddělení, kde čisté prostory tvoří jen část daného oddělení, případně které nemusejí splňovat normy pro čisté prostory. I zde je však kladen důraz na náročná technologická řešení, kvalitu a odolnost materiálů či složité konstrukční úpravy a systémy. Například chirurgické oddělení, urgentní příjem, patologie.
• Čisté prostory: například operační sály, centrální sterilizace, JIP, ARO
• Pobytové prostory
• Technické a provozní zázemí
• Vedení (management)

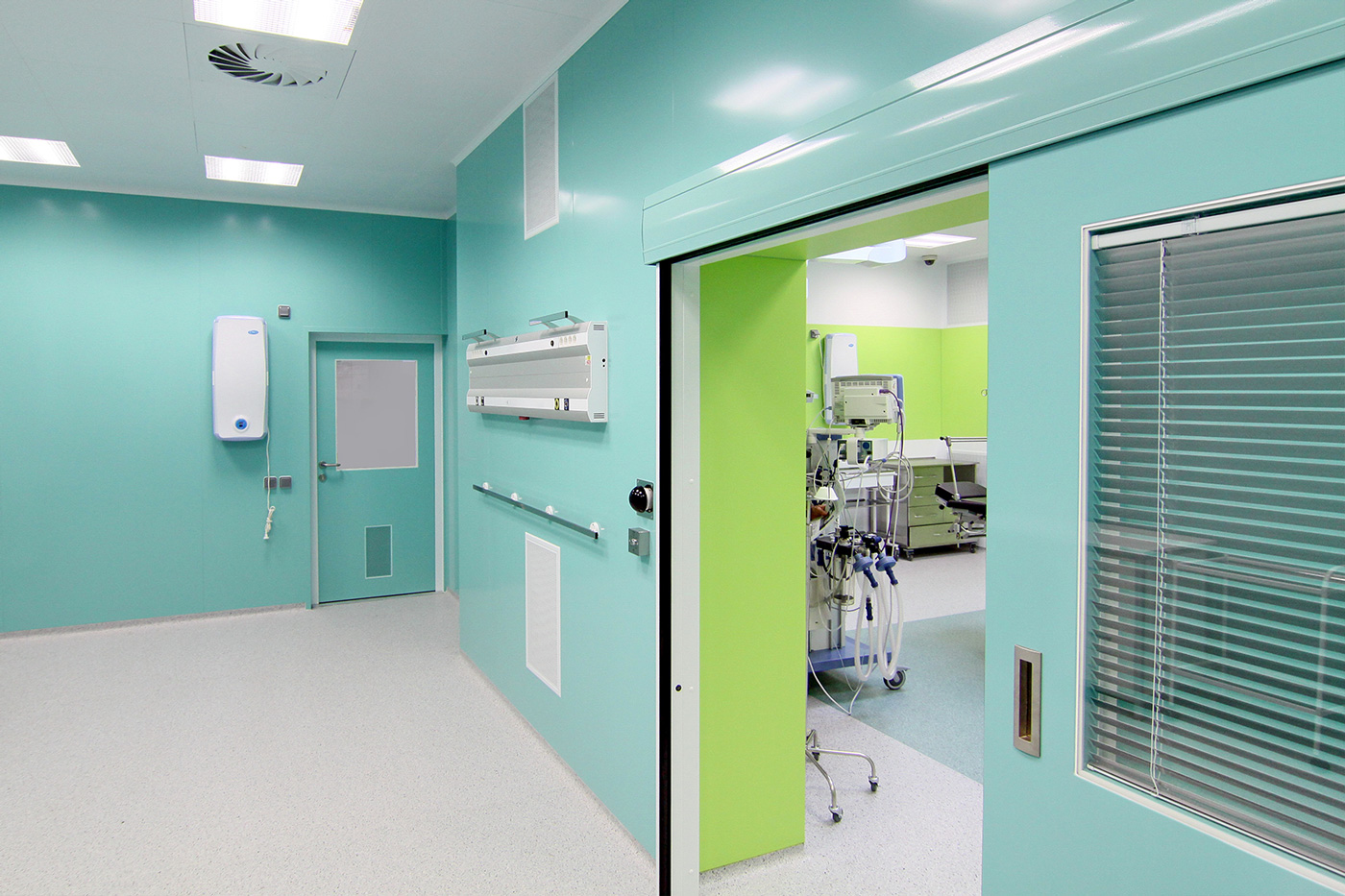

Funkční celky

Zdravotnické stavby a jednotlivá zdravotnická oddělení představují komplexní funkční celky, které propojují stavební část, vestavby, vzduchotechniku, vnitřní rozvody, zdravotnické technologie a vybavení.

V rámci realizace na klíč zajišťujeme koordinaci a dodávku všech těchto částí včetně jejich vzájemného propojení. Výsledkem je kompletní a plně funkční prostor, připravený k bezpečnému a efektivnímu provozu.

Architektonicko-stavební řešení

Realizujeme vlastními silami nebo s ověřenými stavebními poddodavateli.

Vestavby (čistých) prostor  Pro vestavby zdravotnických čistých prostor nabízíme vlastní systémy: systém BLOCK Surgical®, systém Formedical® a systém Forclean® GMP.

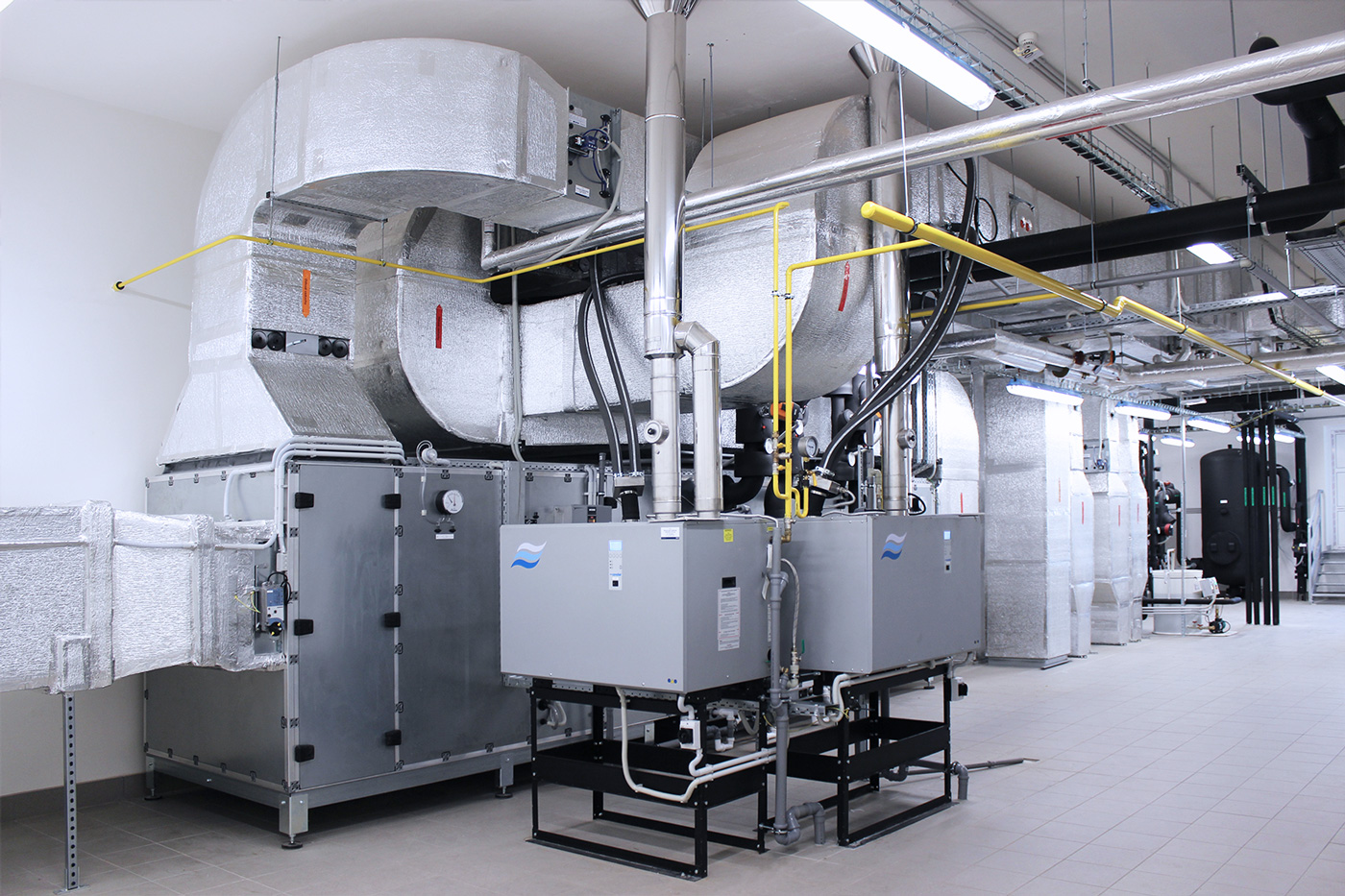

HVAC (vytápění, vzduchotechnika, chlazení) Řešení HVAC je pro zdravotnické stavby velice důležité, hlavně pro ty zdravotnické pracoviště, které musejí splňovat normy pro čisté prostory. VZT totiž tvoří nejdůležitější část čistého prostoru. Obecně platí, že úkolem VZT je chránit personál, produkt i okolní prostředí. Přívod vzduchu zajišťuje centrální klimatizační jednotka s celkovou úpravou přiváděného vzduchu. Koncové prvky VZT jsou součástí vestaveb čistých prostor - jsou zabudovány do stěn a stropu. Největší důraz je kladen na čistotu přiváděného vzduchu, tu zajišťuje třístupňová filtrace s koncovým HEPA nebo ULPA filtrem.
Elektroinstalace, Systémy měření a regulace (MaR) Nabízíme komplexní dodávky systémů Měření a Regulace (MaR) pro všechny vnitřní systémy stavby: Vzduchotechnické systémy Systémy chlazení budov a technologií Výměníkové stanice Speciální aplikace na míru koncového uživatele
Média a medicinální plyny  Dodávky všech typů čistých médií pro různé druhy aplikací. V rámci medicinálních plynů zajišťujeme dodávku zdrojů, rozvodů i koncových prvků.
Videointegrace, videomanagement operačních sálů Komplexní systém videomanagementu OS: All-in-zařízení (monitor s PC) - ovládací konzole Zobrazovací monitory (4K, 21" až 55") Diagnostické monitory Kombinované konzole (AOI + zobrazovací monitor) Multifunkční (ovládací) panely s ozvučením sálu Software, servery, kabeláž, převodníky, switche Streaming videa, ovládání prvků přes tablet/mobil Při dodávkách spolupracujeme s ověřenými a spolehlivými dodavateli.
Zdravotnické technologie a vybavení Nabízíme kompletní vybavení medicínskou technologií na klíč: Operačních sálů a jejich zázemí Přípraven operačních sálů Dospávacích pokojů Ambulancí a vyšetřoven Centrálních sterilizací Dalších zdravotnických prostor (JIP, lůžková oddělení,...) Při dodávkách spolupracujeme s ověřenými technologickými specialisty a dodavateli. Máme vysoce kvalifikovaný tým pracovníků pro návrh, montáž, zprovoznění a validace i těch nejsložitějších technologií.

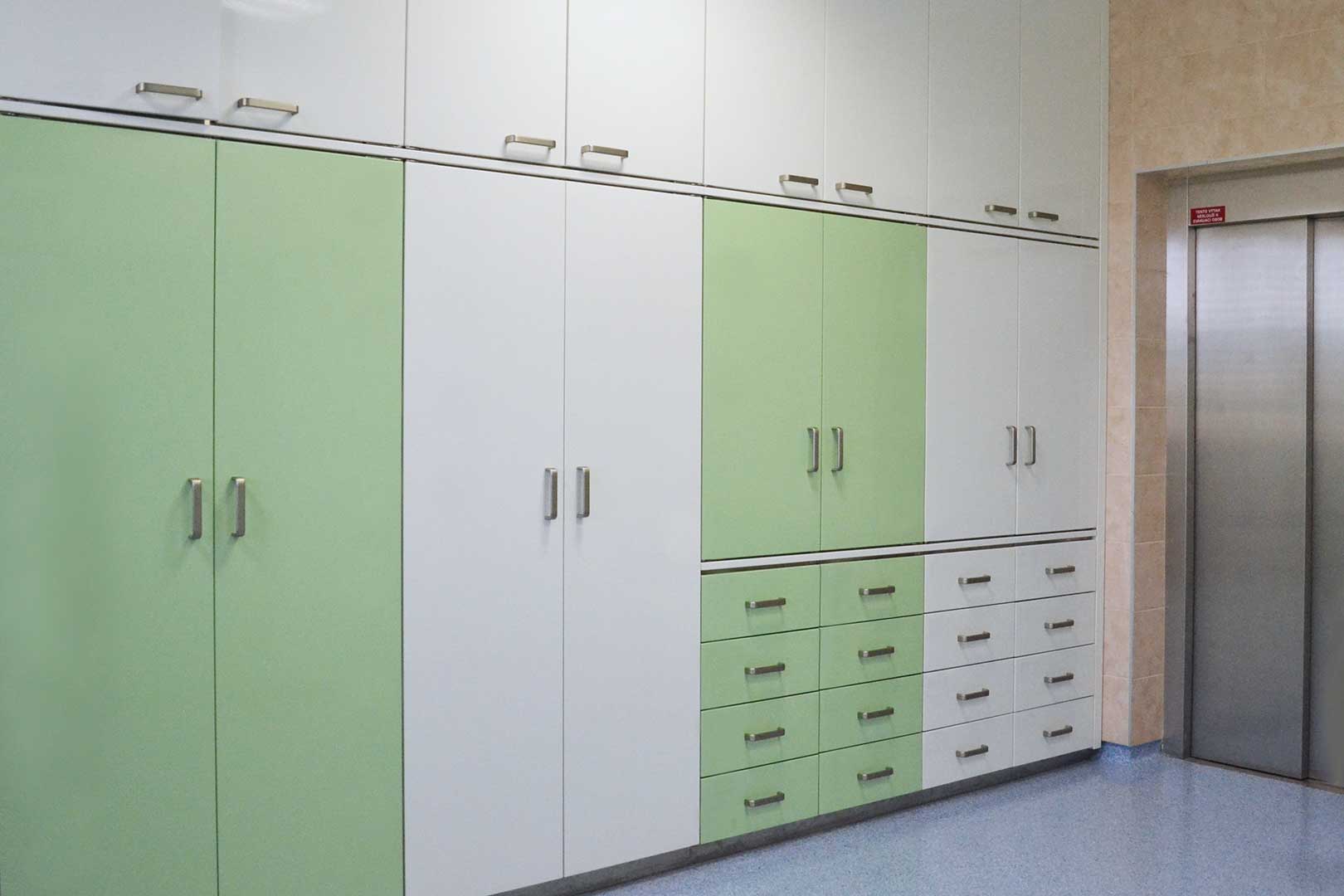

Zdravotnický nábytek a úložné prostory, Nerezový nábytek, Laboratorní nábytek  Pracovní a setovací stoly Pracovní linky do přípraven pacienta Vybavení pro centrální sterilizaci Mycí žlaby pro lékaře Úložné skříně s možností vybavení ISO moduly Prokládací skříně do operačních sálů Průjezdné skříně do operačních sálů Prokládací okno výsuvné Skříňka na chirurgický a šicí materiál
Ochranné prvky a design Grafické panely Kovové panely s digitálním potiskem Skleněné panely Systém nástěnných ochranných prvků z odolného celobarevného PVC (ACROVYN) Stěnový, dveřní, stropní plát Svodidla Nárazová madla Kryty rohů

Informační a signalizační systémy

Systémy DICOM, PACS, NIS či komunikační systémy sestra-pacient.

OPERAČNÍ SÁLY, ČISTÉ PROSTORY A OSTATNÍ ZDRAVOTNICKÁ ODDĚLENÍ NA KLÍČ

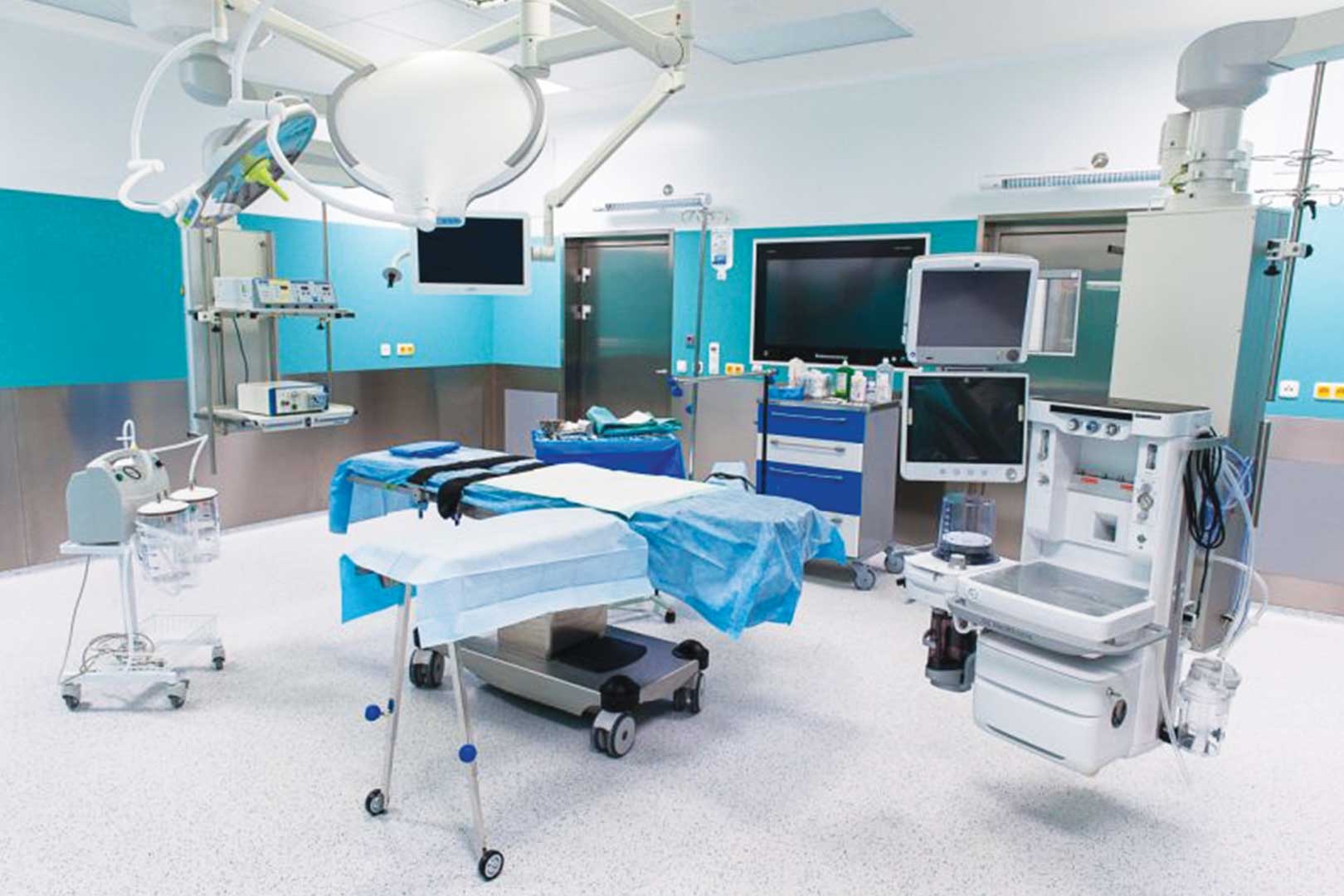

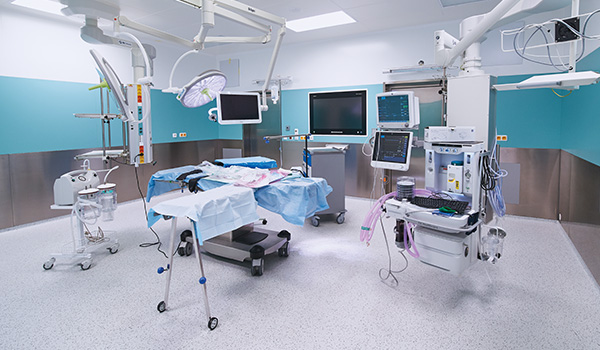

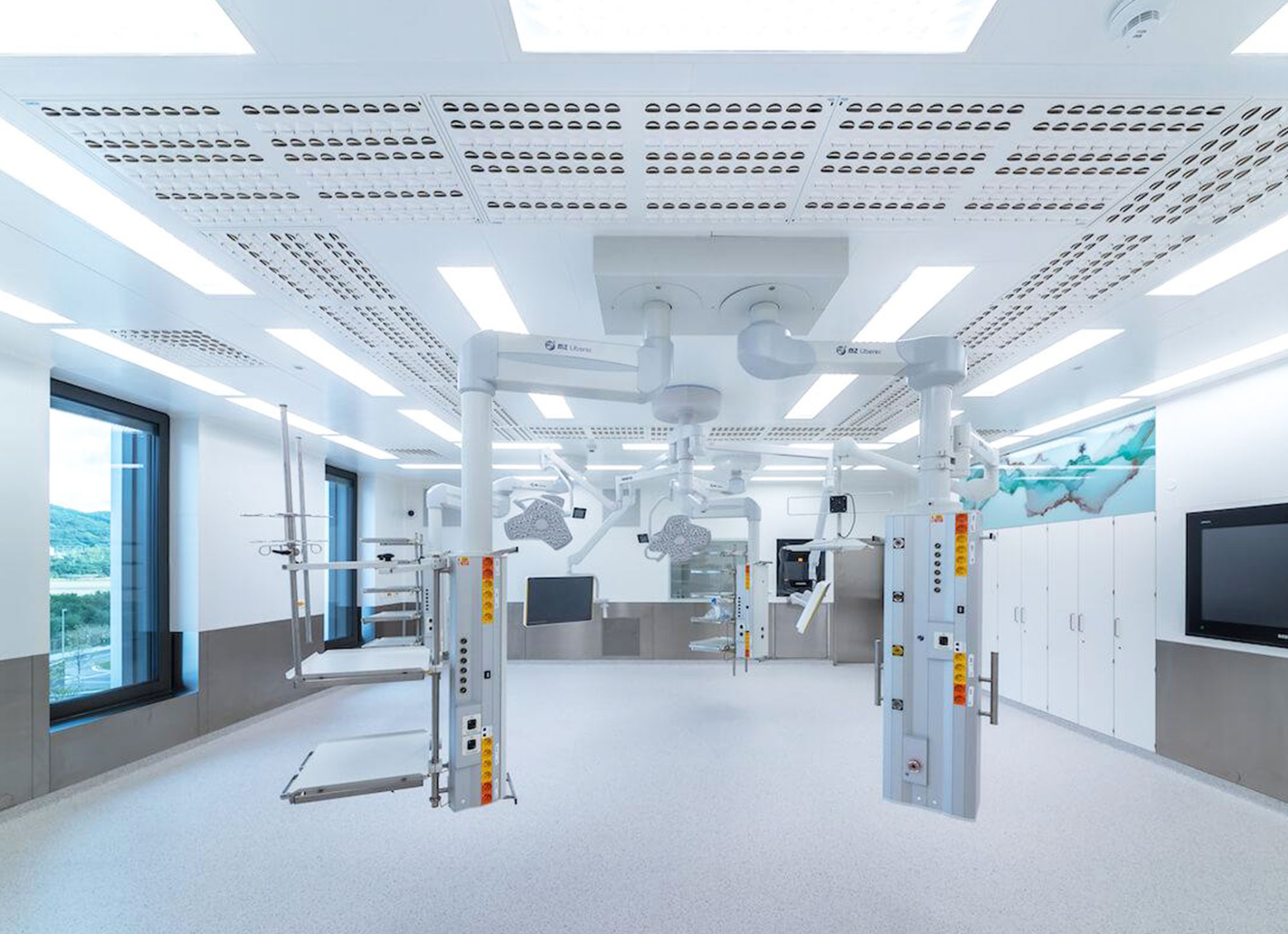

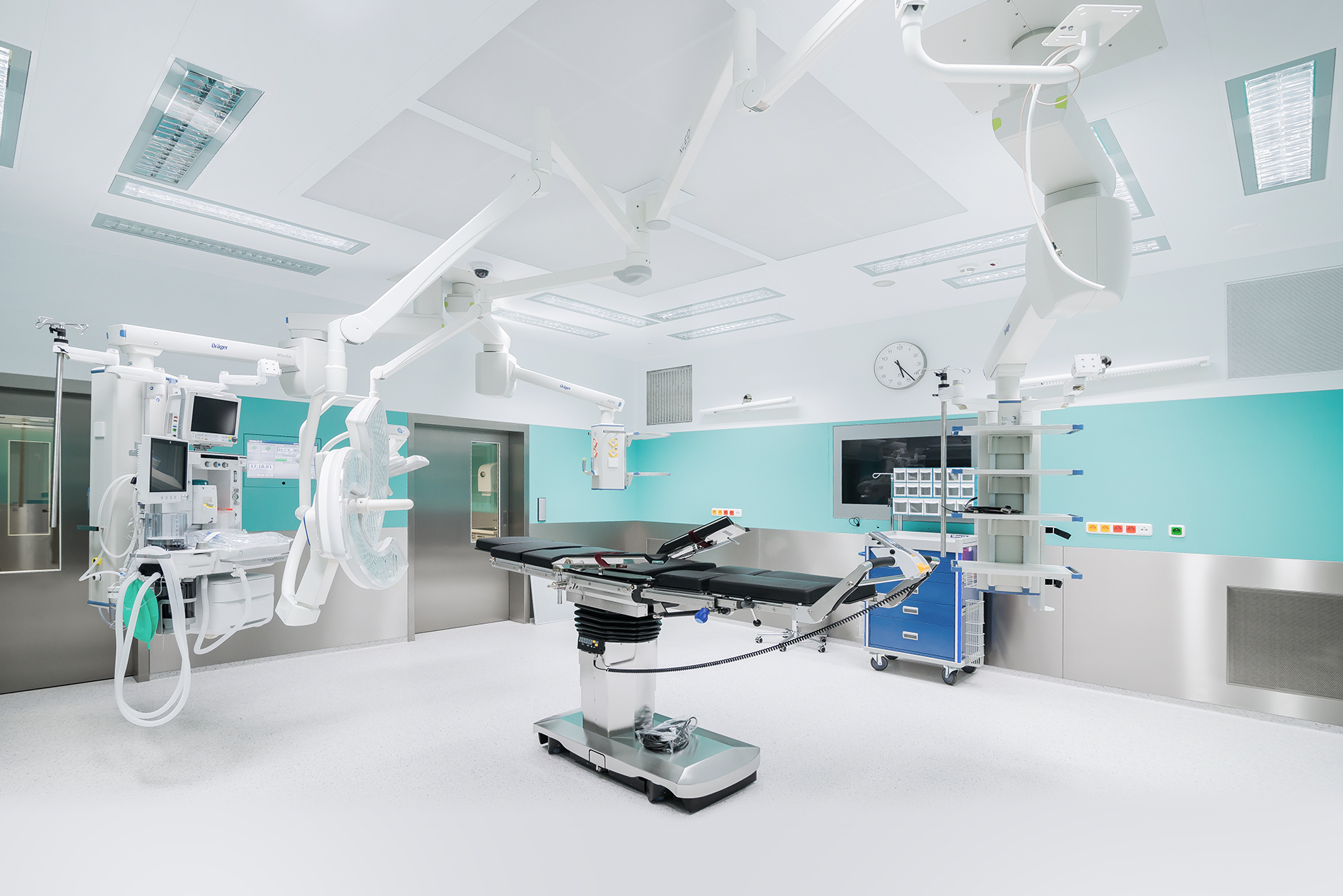

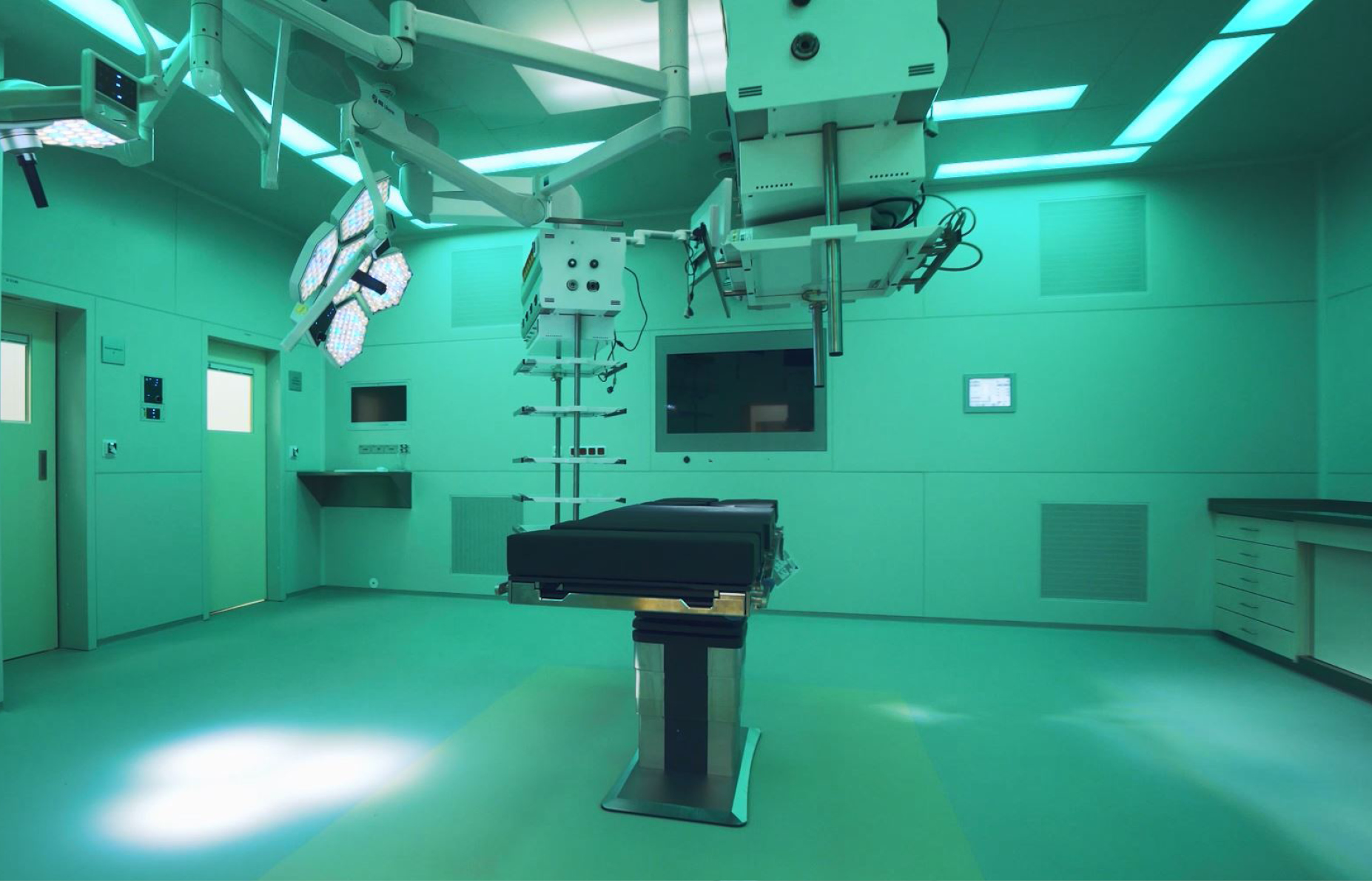

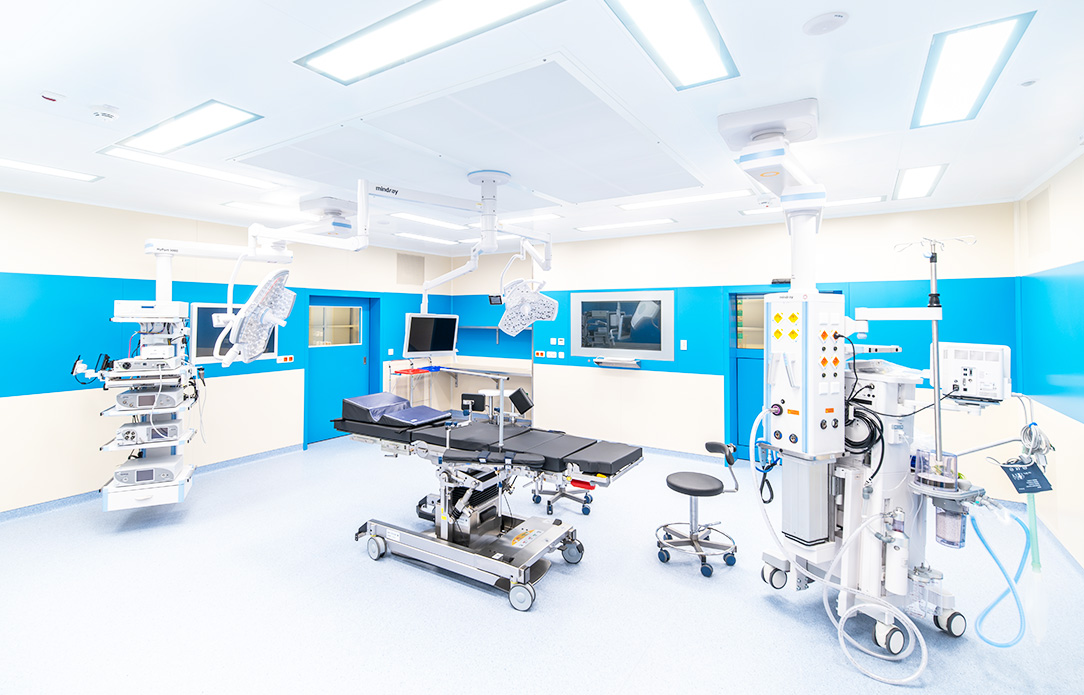

OPERAČNÍ SÁLY

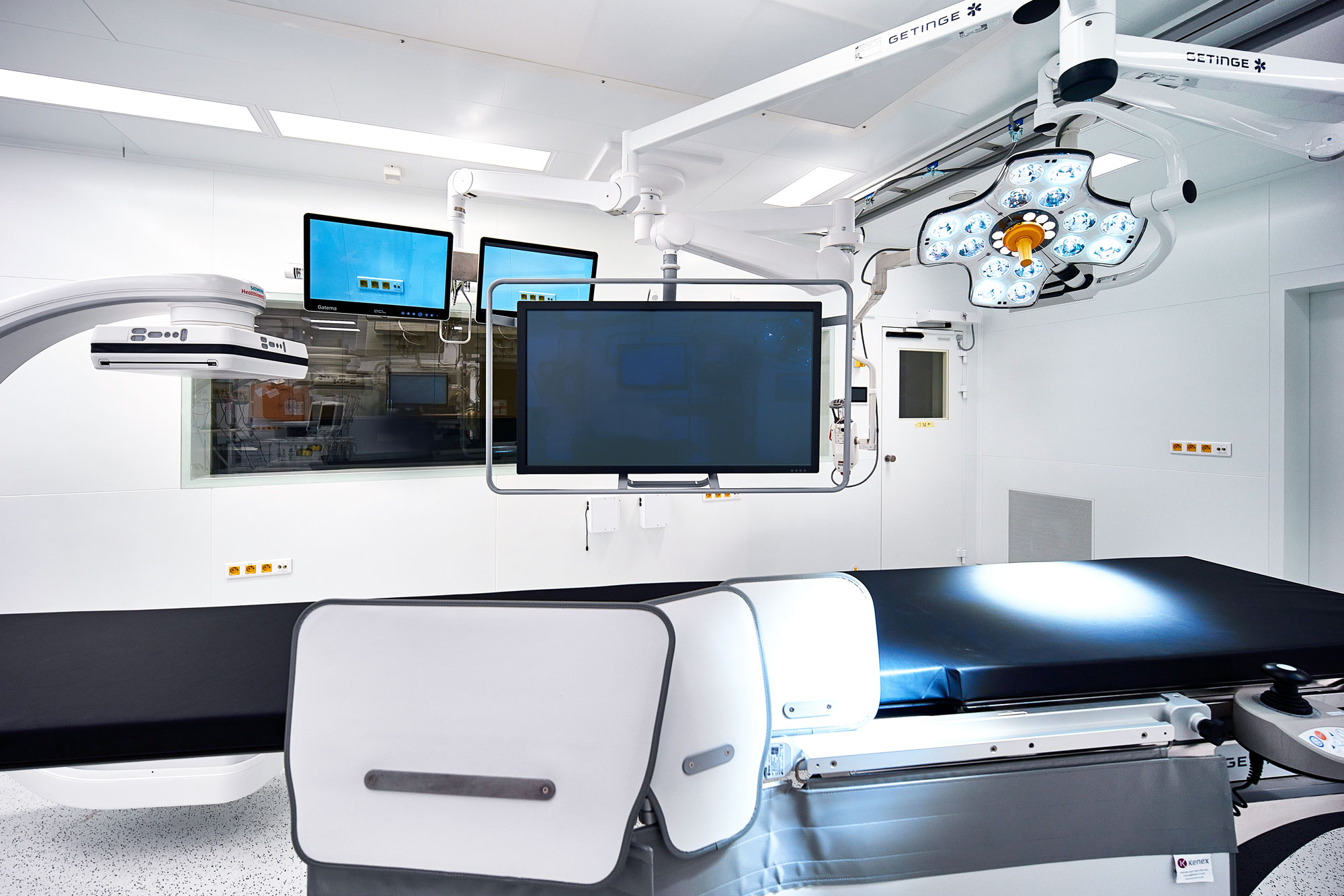

Operační sály | Hybridní sály | Zákrokové sály | Robotické sály | Infekční sály | Angiografické a angiologické sály | a jiné

Projektování a komplexní realizace operačních sálů je naší hlavní specializací. Operační sály jsou složité funkční celky tvořené samotnou vestavbou operačního sálu, vzduchotechnikou, vnitřními rozvody, technologiemi, videomanagementem a nábytkem. Při realizaci operačního sálu na klíč Vám dodáme všechny tyto dílčí části. Výsledkem pro Vás bude plně funkční operační sál, připravený k plnému provozu.

ČISTÉ PROSTORY

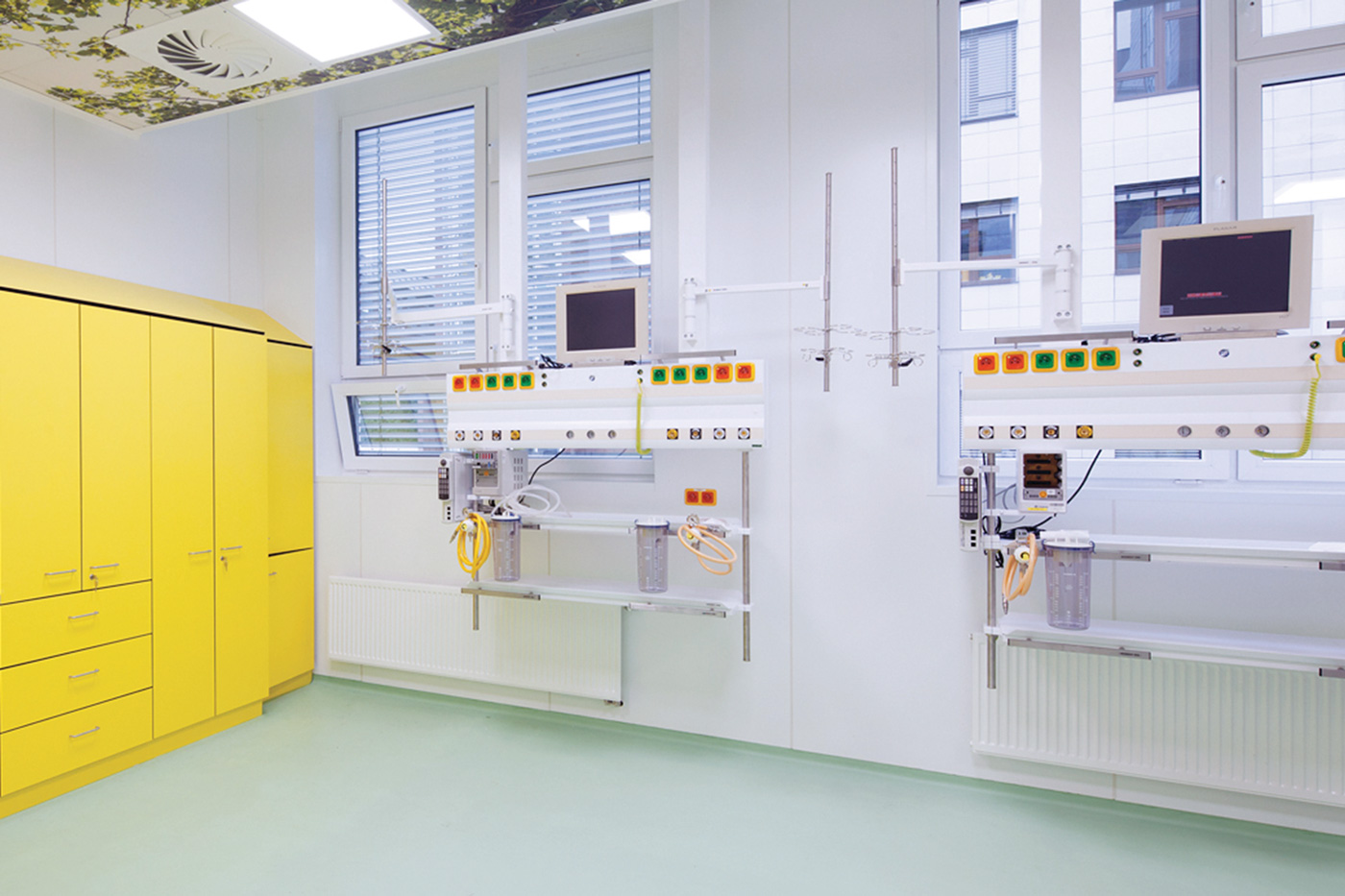

JIP | ARO | OAIM | Centrální sterilizace | Transplantace kostní dřeně | Centrum asistované reprodukce | Genová a moderní terapie | Laboratoře ( BSL 1-4, GMO, tkáňové, laboratoře Langerhansových ostrůvků aj.) | Nemocniční lékárny | Ředění cytostatik | Výroba a příprava radiofarmak | Aseptická příprava a plnění | a jiné

Projektování a komplexní realizace zdravotnických pracovišť vyžadujících čisté prostředí je naší hlavní specializací. Za čisté prostory považujeme prostory definované dle ISO 14 644-1, případně příslušných VYR od SÚKL. Čisté prostory jsou složité funkční celky tvořené samotnou vestavbou čistých prostor, vzduchotechnikou, vnitřními rozvody, technologiemi a nábytkem. Při realizaci čistého prostoru na klíč Vám dodáme všechny tyto dílčí části. Výsledkem pro Vás bude plně funkční čistý prostor, připravený k plnému provozu.

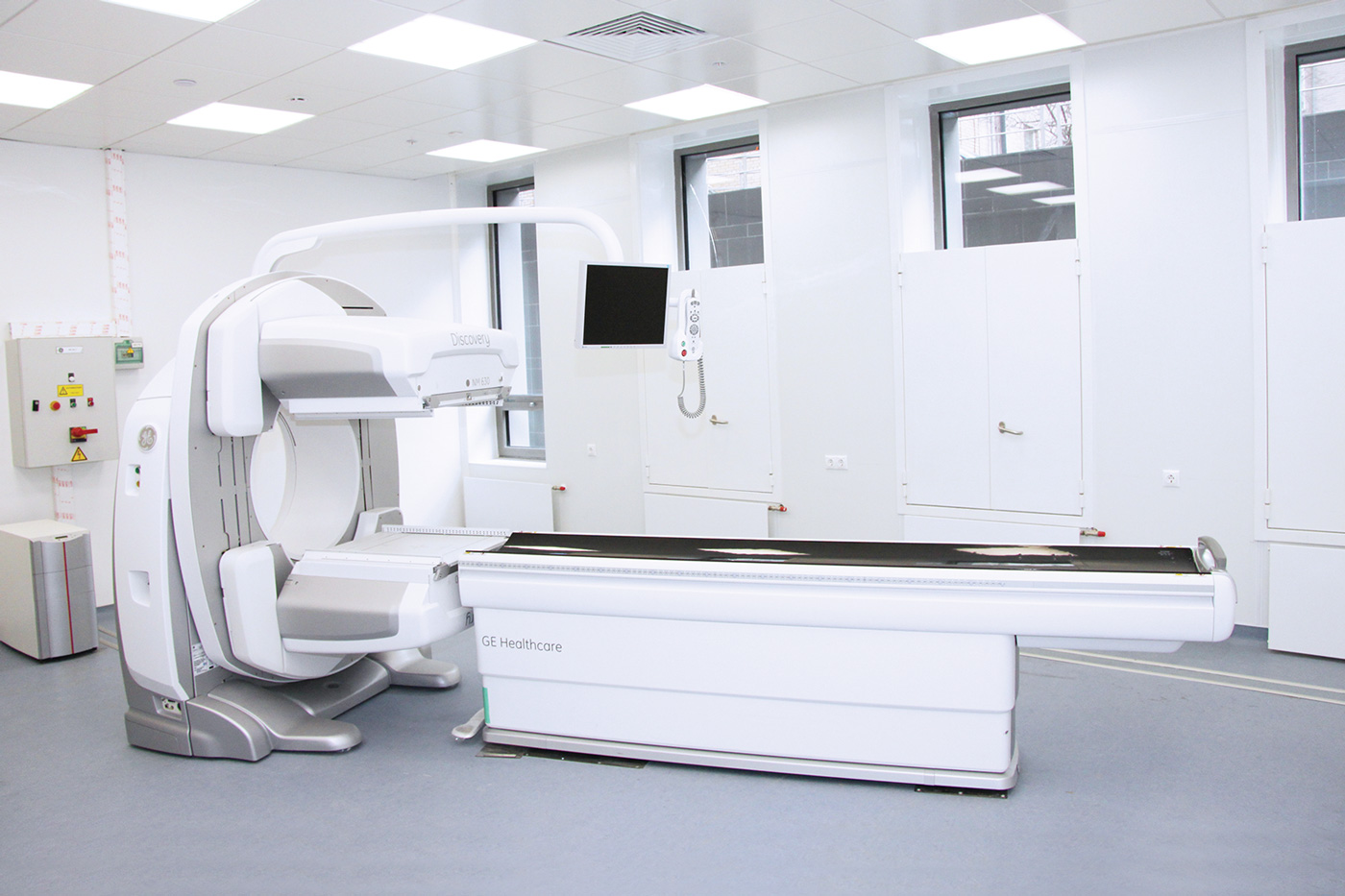

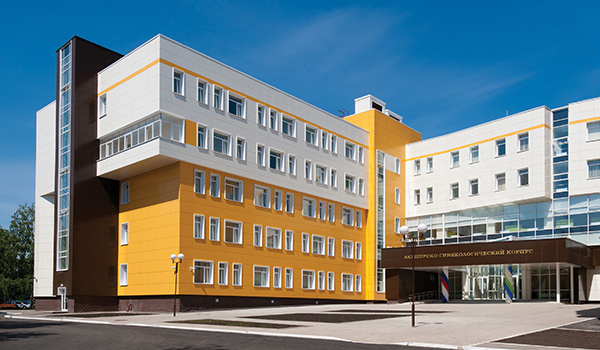

ZDRAVOTNICKÁ ODDĚLENÍ

Gynekologicko-porodní odd. | Kardiologické odd. | Transplantační odd. | Chirurgická odd. | ORL odd. | Oční odd. | Onkologická odd. | Oddělení radiologie a zobrazovacích metod l Patologie | Urgentní příjem l a jiné

Kromě operačních sálů a ostatních zdravotnických čistých prostor projektujeme a realizujeme také zdravotnická oddělení, kde čisté prostory tvoří jen část daného oddělení, případně které nemusejí splňovat normy pro čisté prostory. I zde je však kladen důraz na náročná technologická řešení, kvalitu a odolnost materiálů či složité konstrukční úpravy a systémy. Zdravotnická oddělení dodáváme na klíč jako funkční celky tvořené stavebními úpravami, modulárními systémy, vzduchotechnikou, vnitřními rozvody, technologiemi a nábytkem.

MODULÁRNÍ SYSTÉMY BLOCK^® pro vestavby zdravotnických čistých prostor

Systém Formedical^®

Pro výstavbu zdravotnických provozů, kde je kladen důraz na čistotu prostředí a jednoduchost provedení. V těchto prostorech jsou rozhodujícími parametry asepse, ochrana pacienta a personálu, inovace technologií a design prostor.

Vlastní vývoj a výroba v rámci skupiny BLOCK^®.

Systém BLOCK Surgical^®

Určen pro vestavby operačních sálů. Stěnový systém je založen na horizontálním členění panelů. Umožňuje odnímatelnost středové a spodní části a jednoduchou integraci technologií, skříní a dalších prvků, kdykoli to bude potřeba.

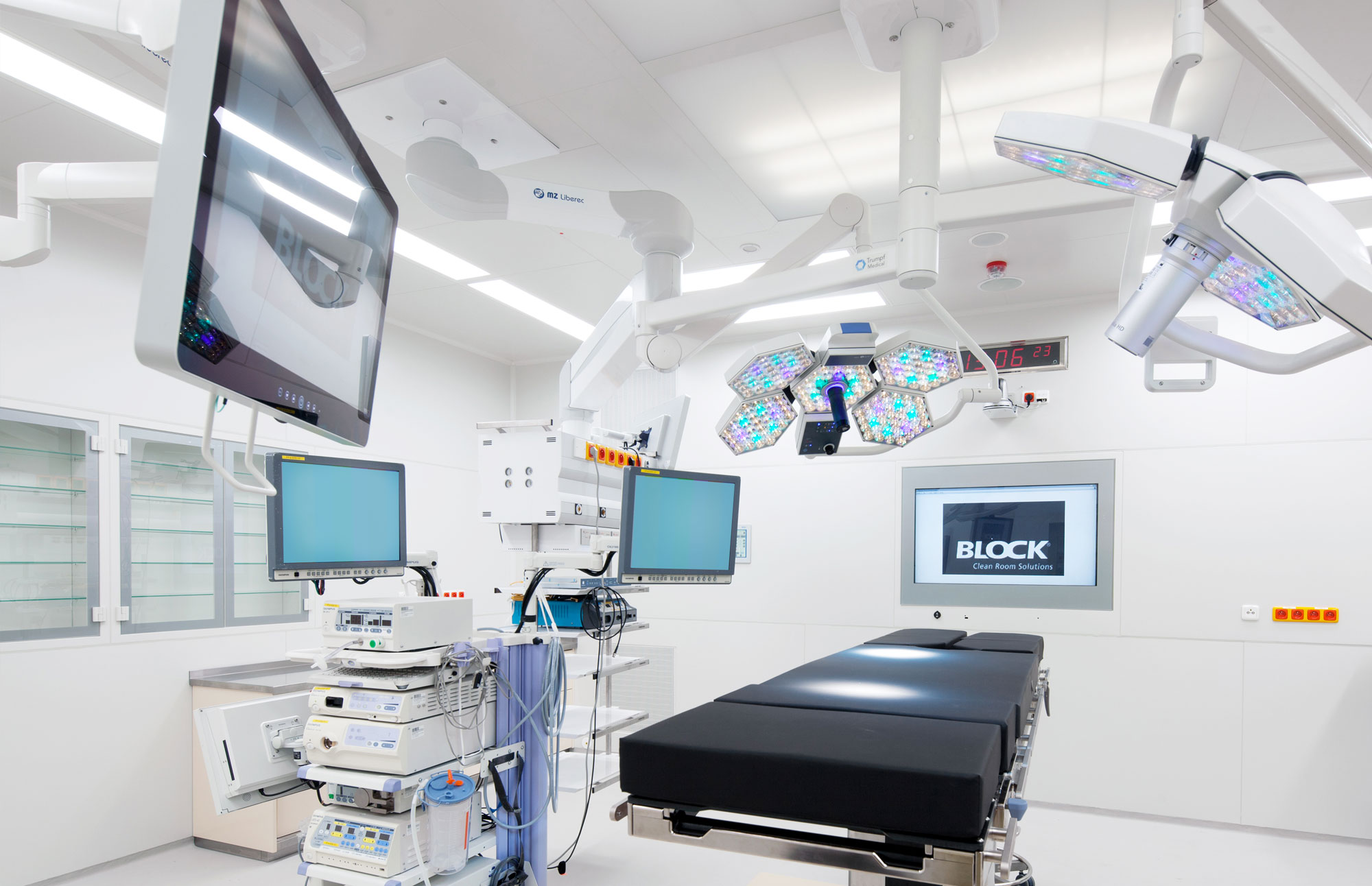

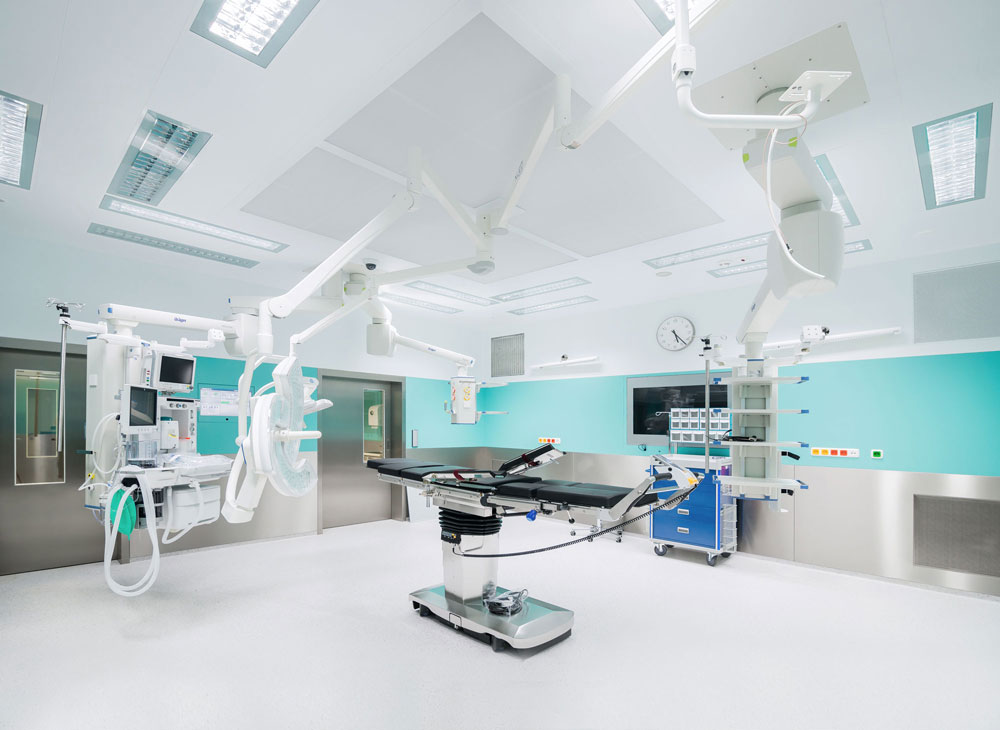

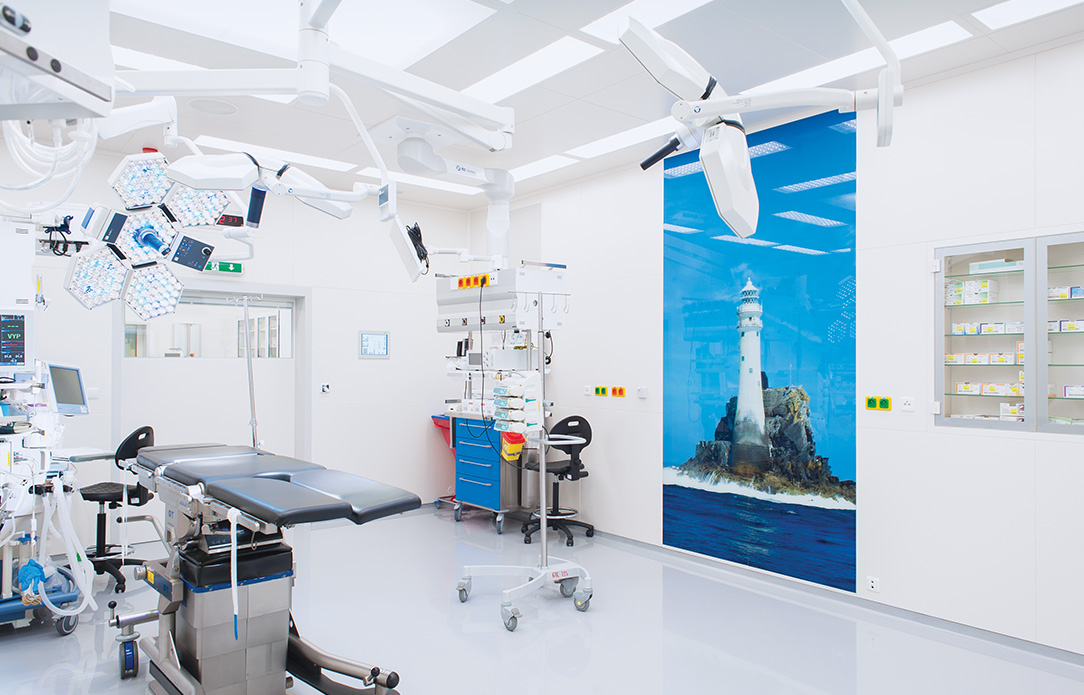

Moderní operační sály s unikátním designem

SPIE BLOCK^® představuje novou generaci operačních sálů k zajištění optimálních podmínek pro pacienta, lékaře a operační tým. Vyvinuli jsme nový stavebnicový systém, který je provozně, prostorově, barevně a materiálově variabilní. Díky možnosti zakomponování moderních technologií plní nejvyšší požadované nároky. Systém odpovídá vysokým nárokům na hygienickou nezávadnost, snadnou čistitelnost a desinfikovatelnost. Jeho devízou je odnímatelnost středové a spodní části, která umožňuje jednoduchou integraci technologií, skříní a dalších prvků, kdykoliv to je potřeba. Vysoká variabilita modulárního systému nabízí velkou škálu barevných kombinací a materiálového provedení. Systém BLOCK Surgical^® najde uplatnění při realizaci všech typů operačních sálů.

Horizontální členění panelů do tří linií

• Kombinovatelnost až 3 barev a materiálů na jedné příčce.
  Výběr materiálů zde >>

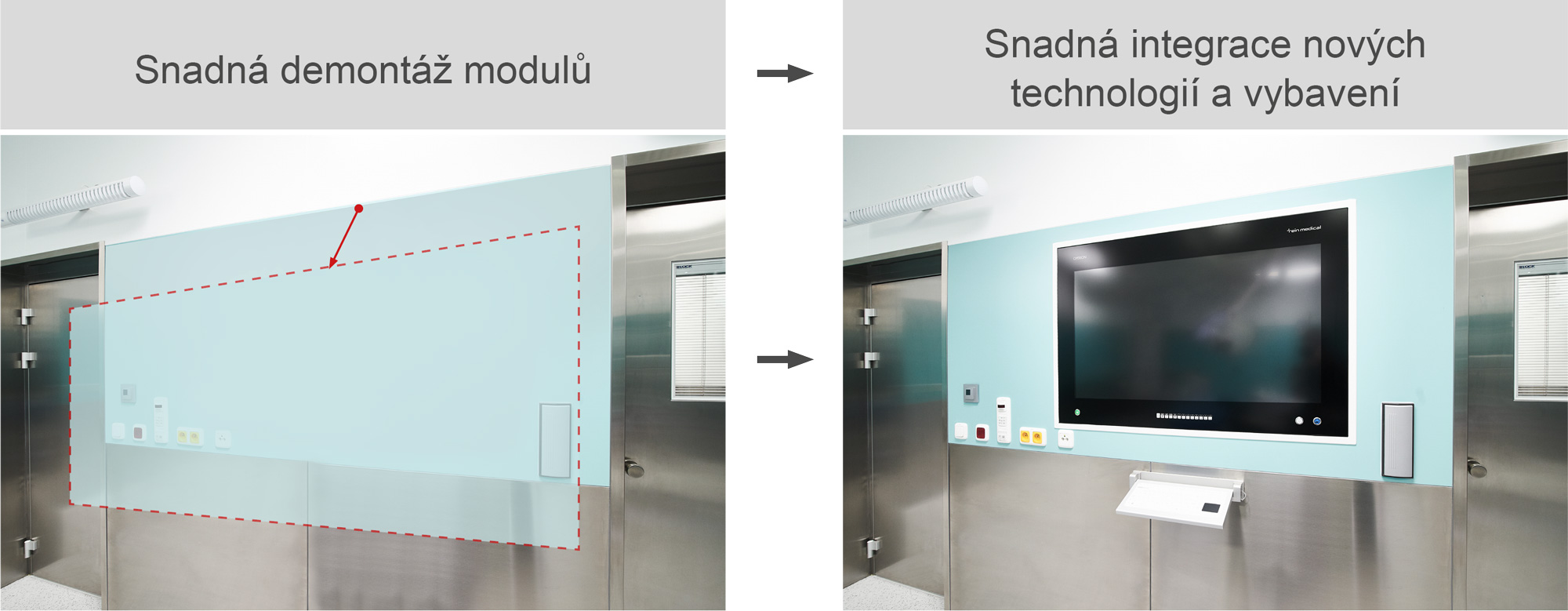

• Snadná integrace nových technologií a vybavení je možná kdykoliv to bude potřeba, a to díky jednoduché demontáži všech tří modulů (horní, střední, spodní).

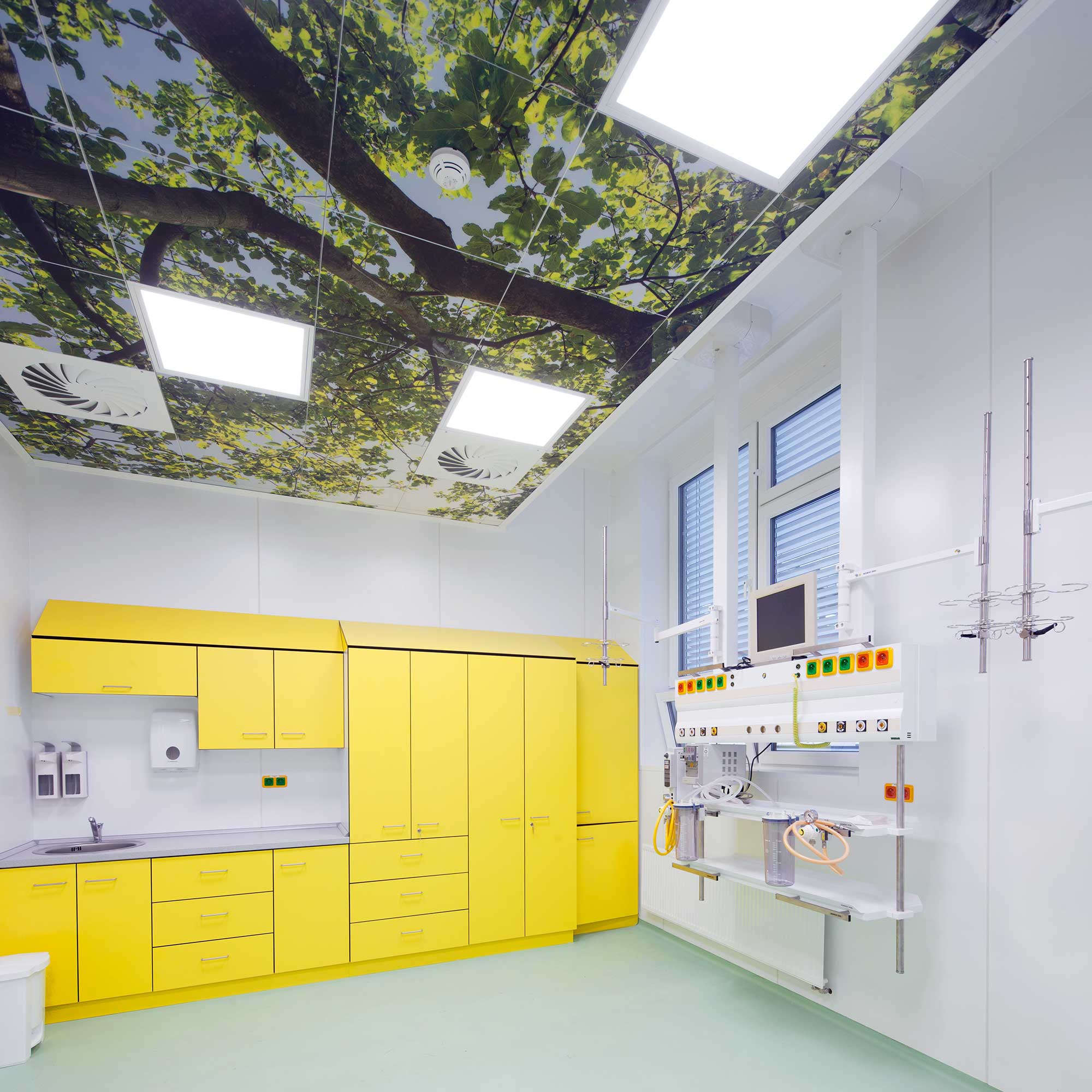

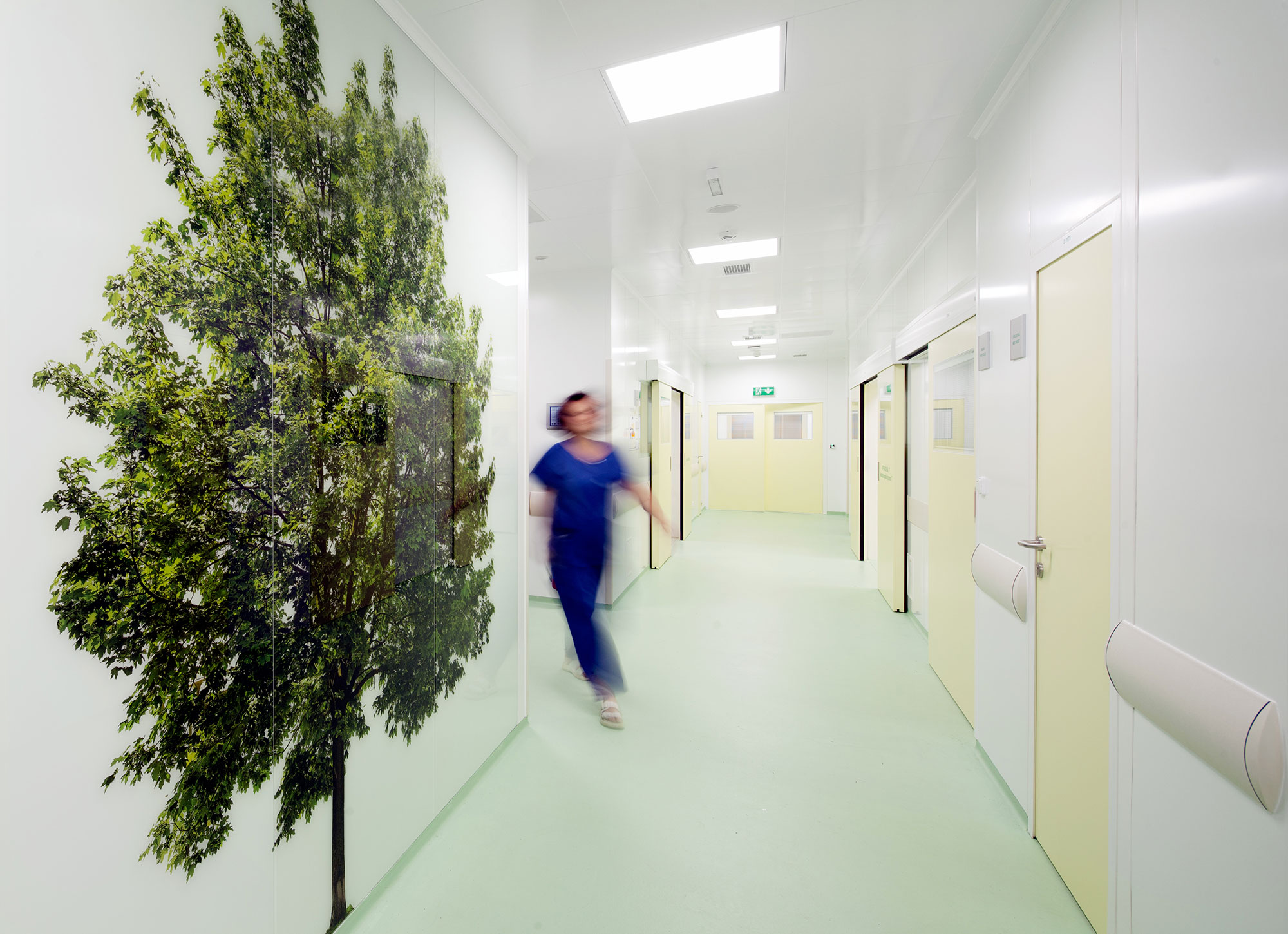

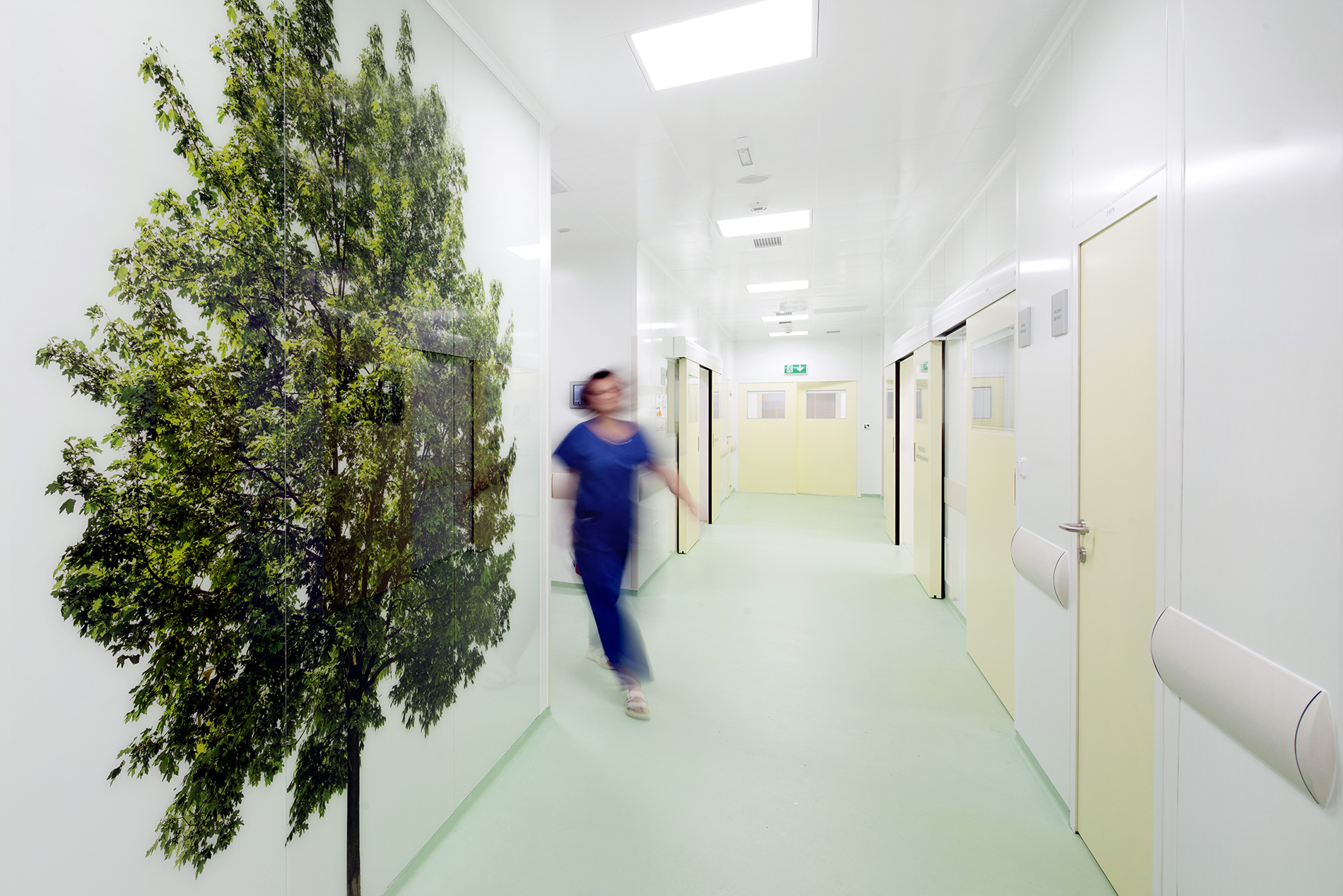

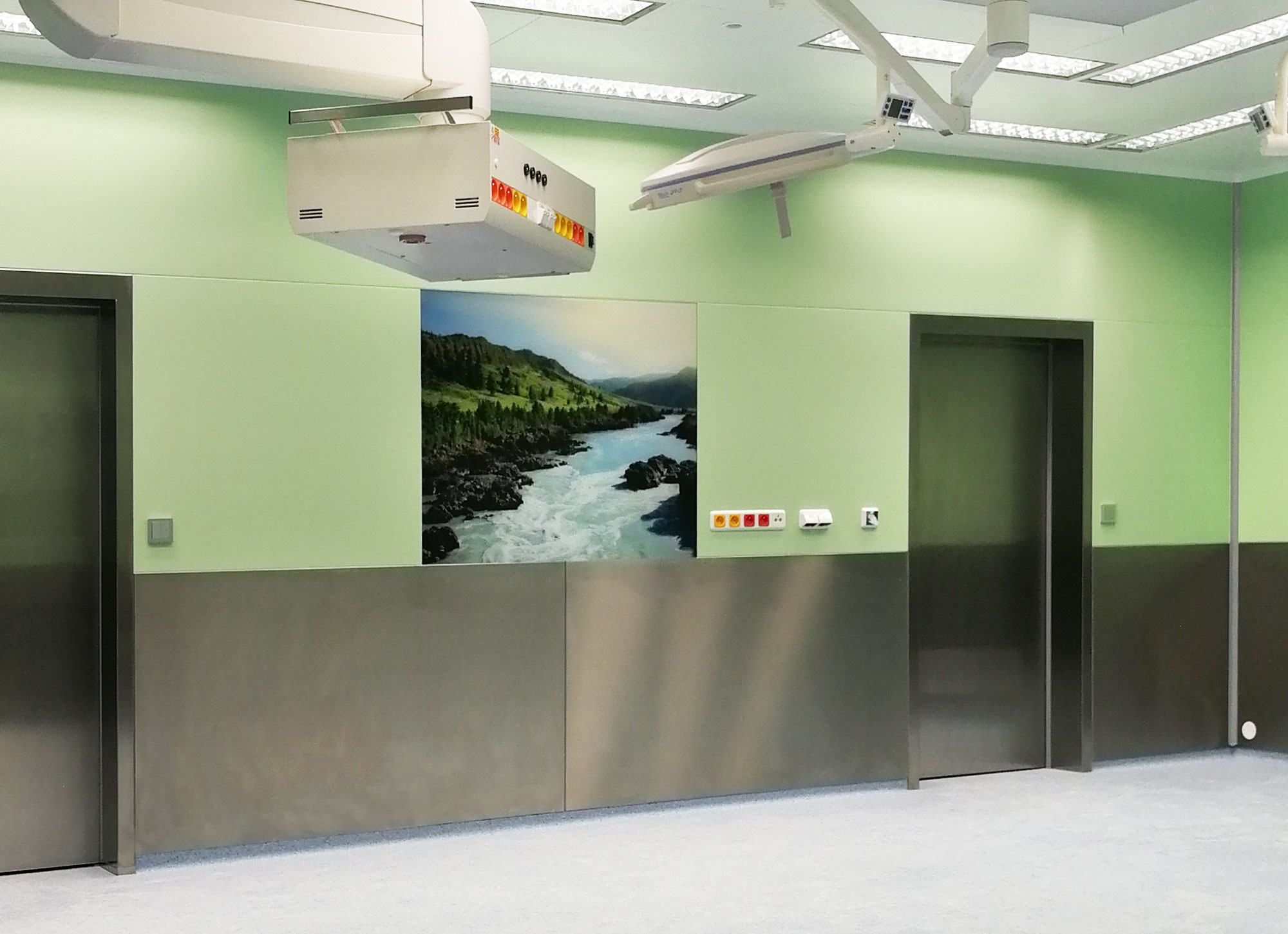

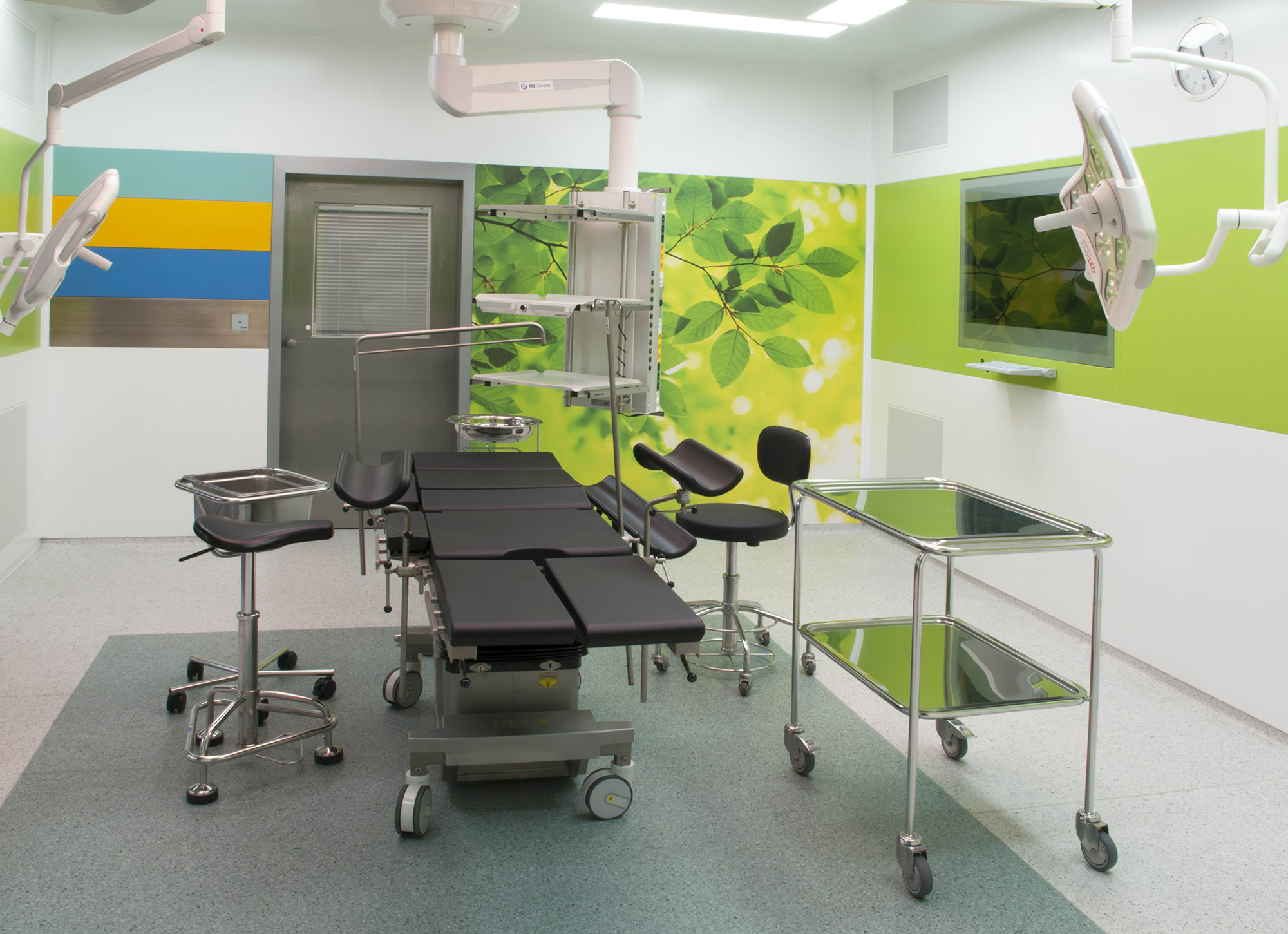

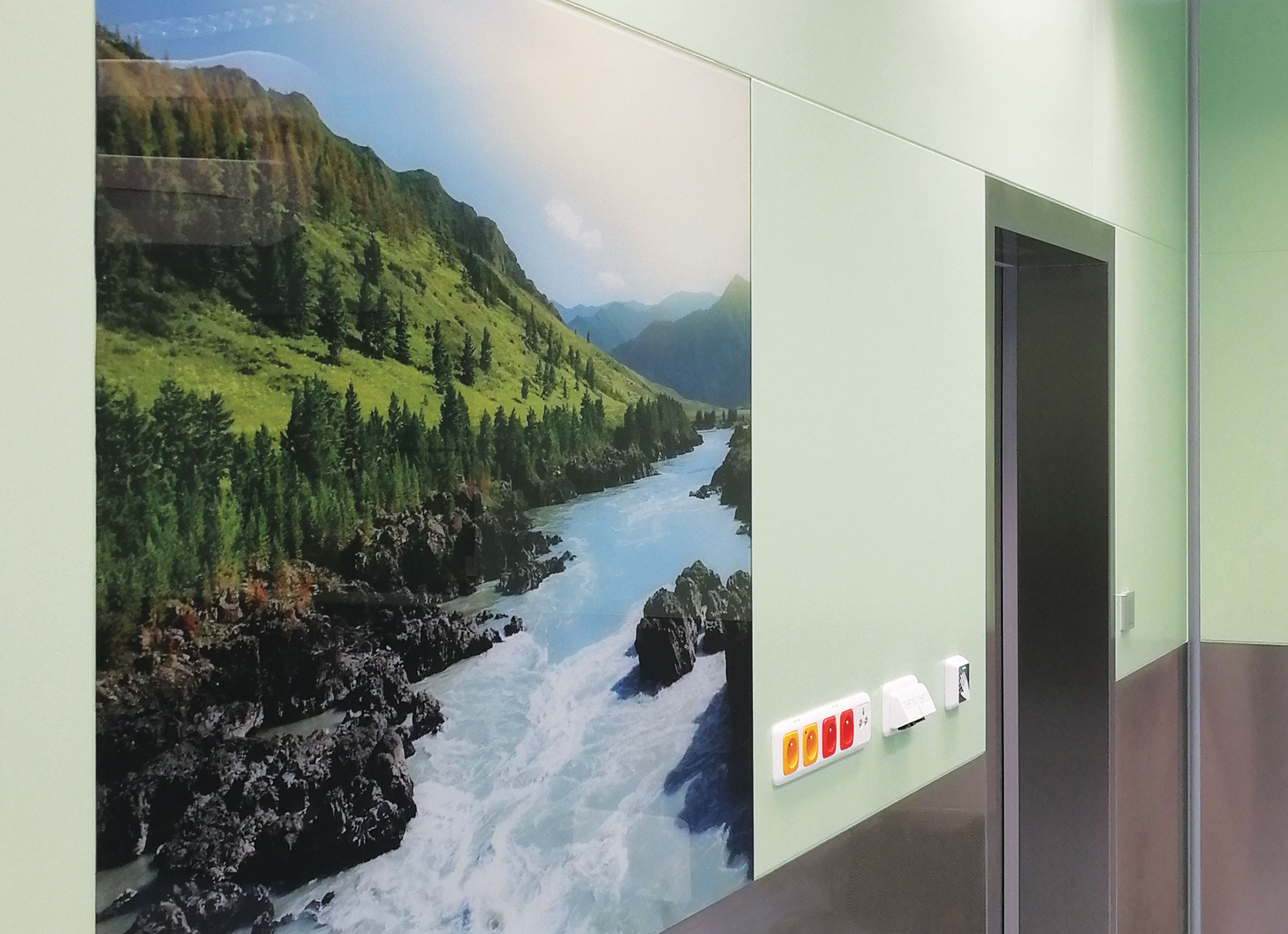

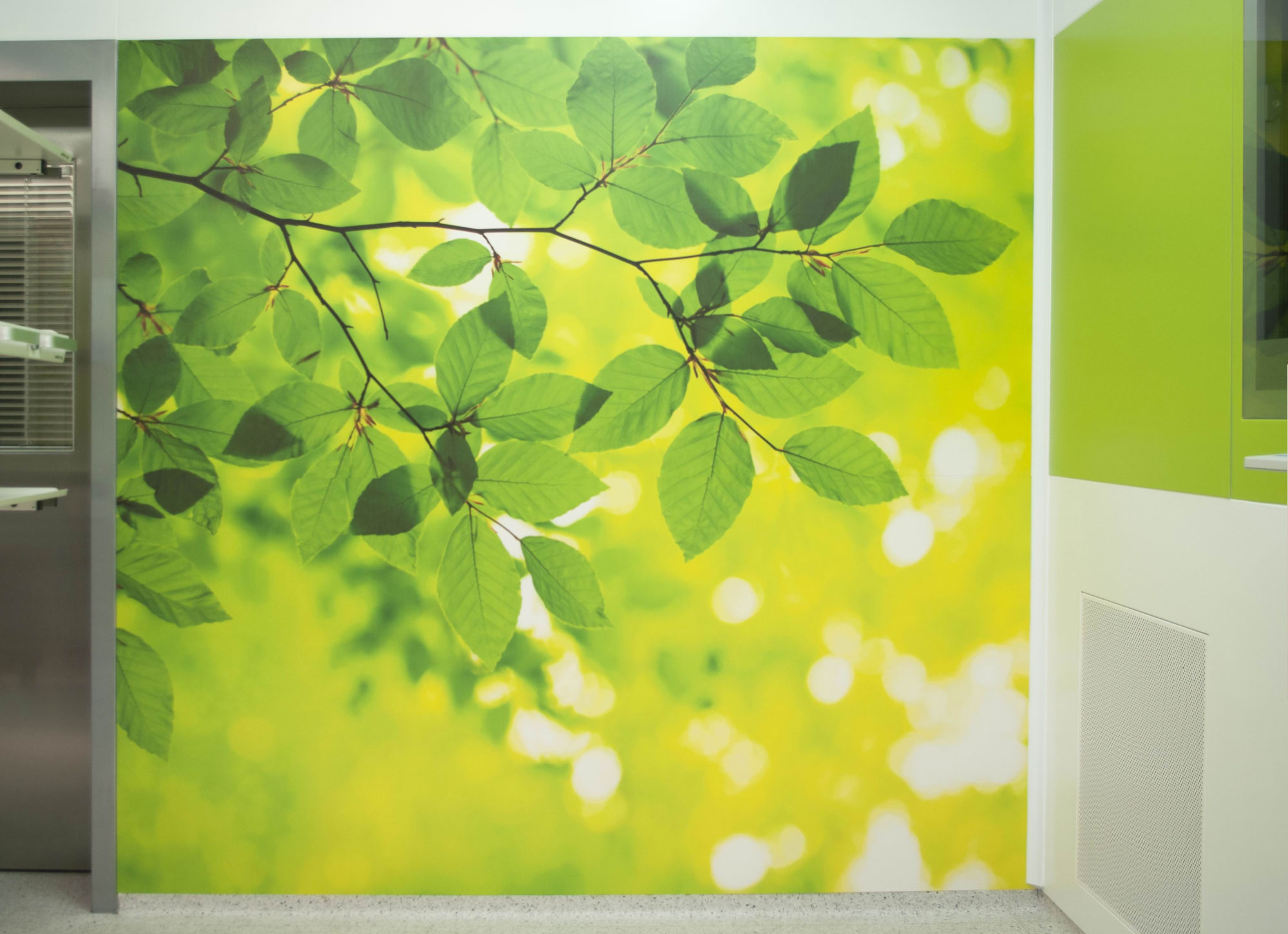

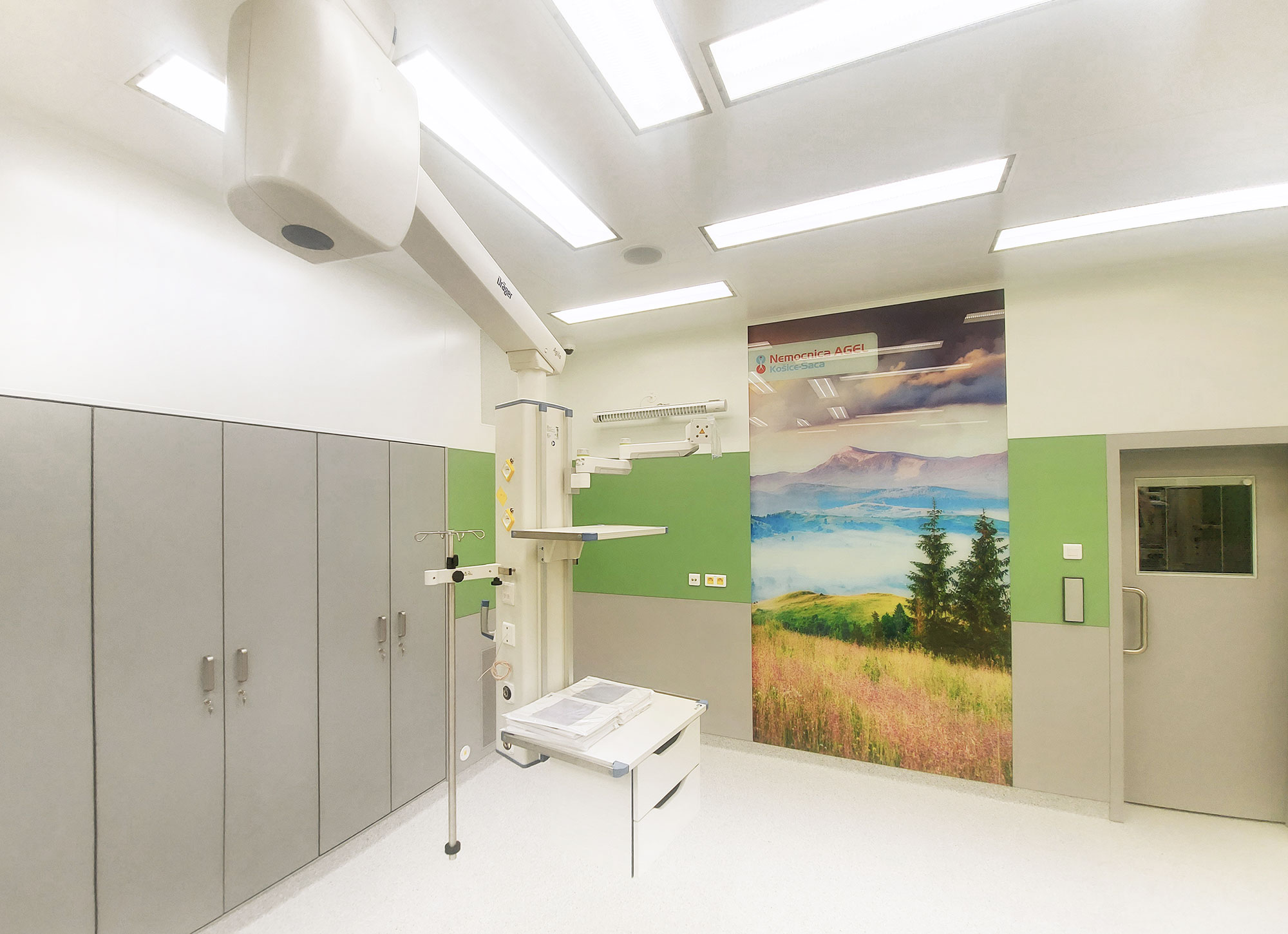

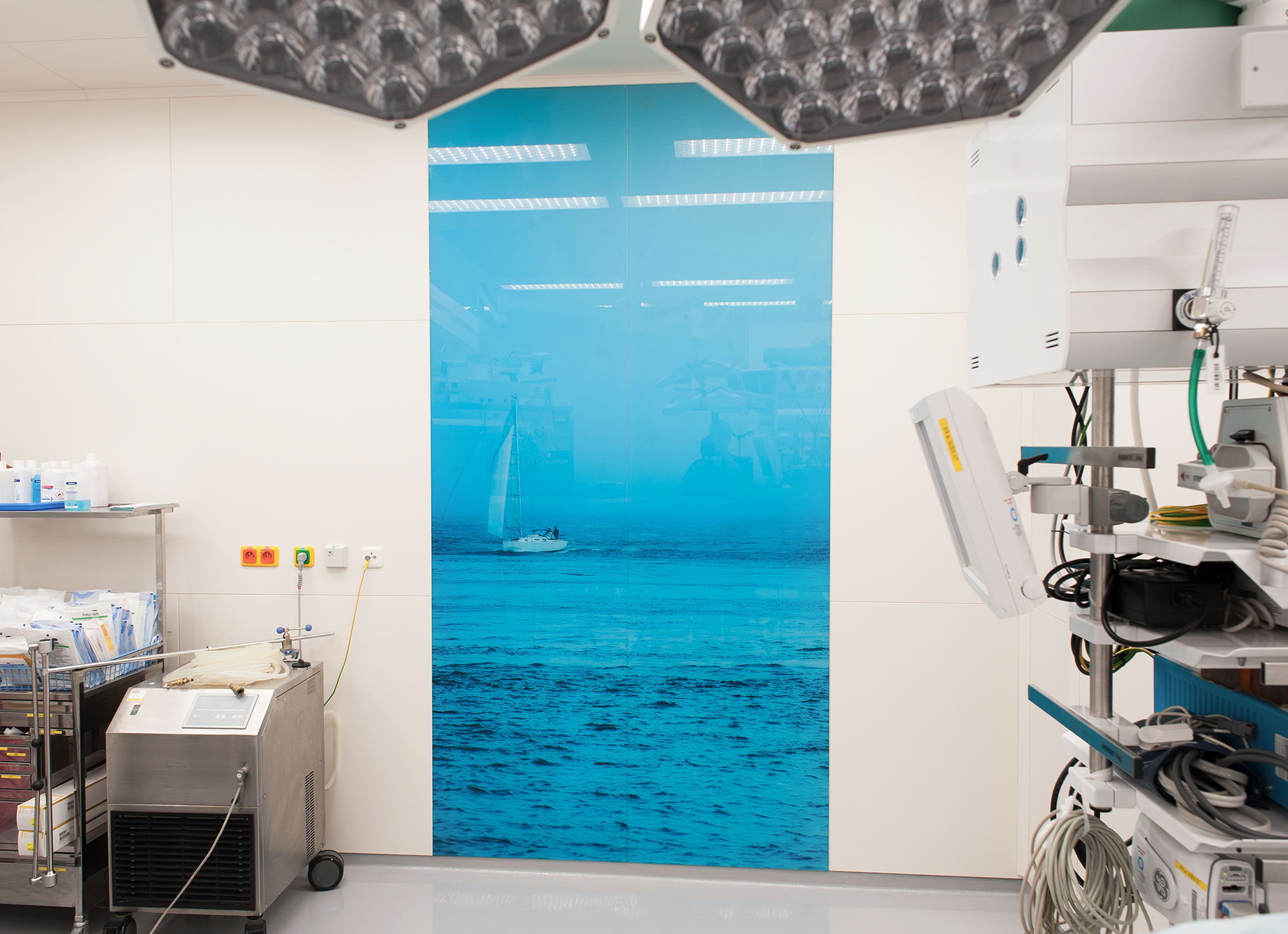

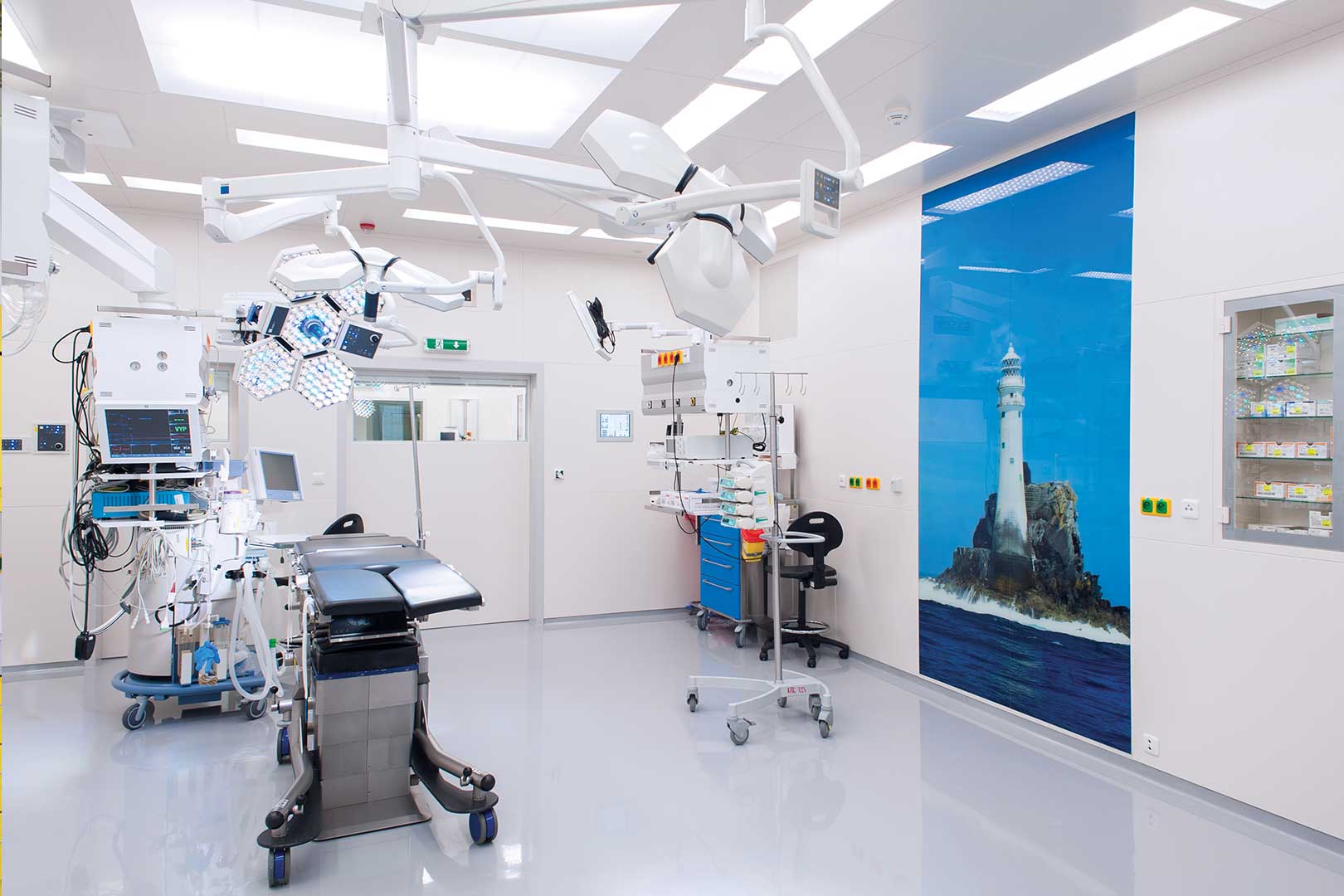

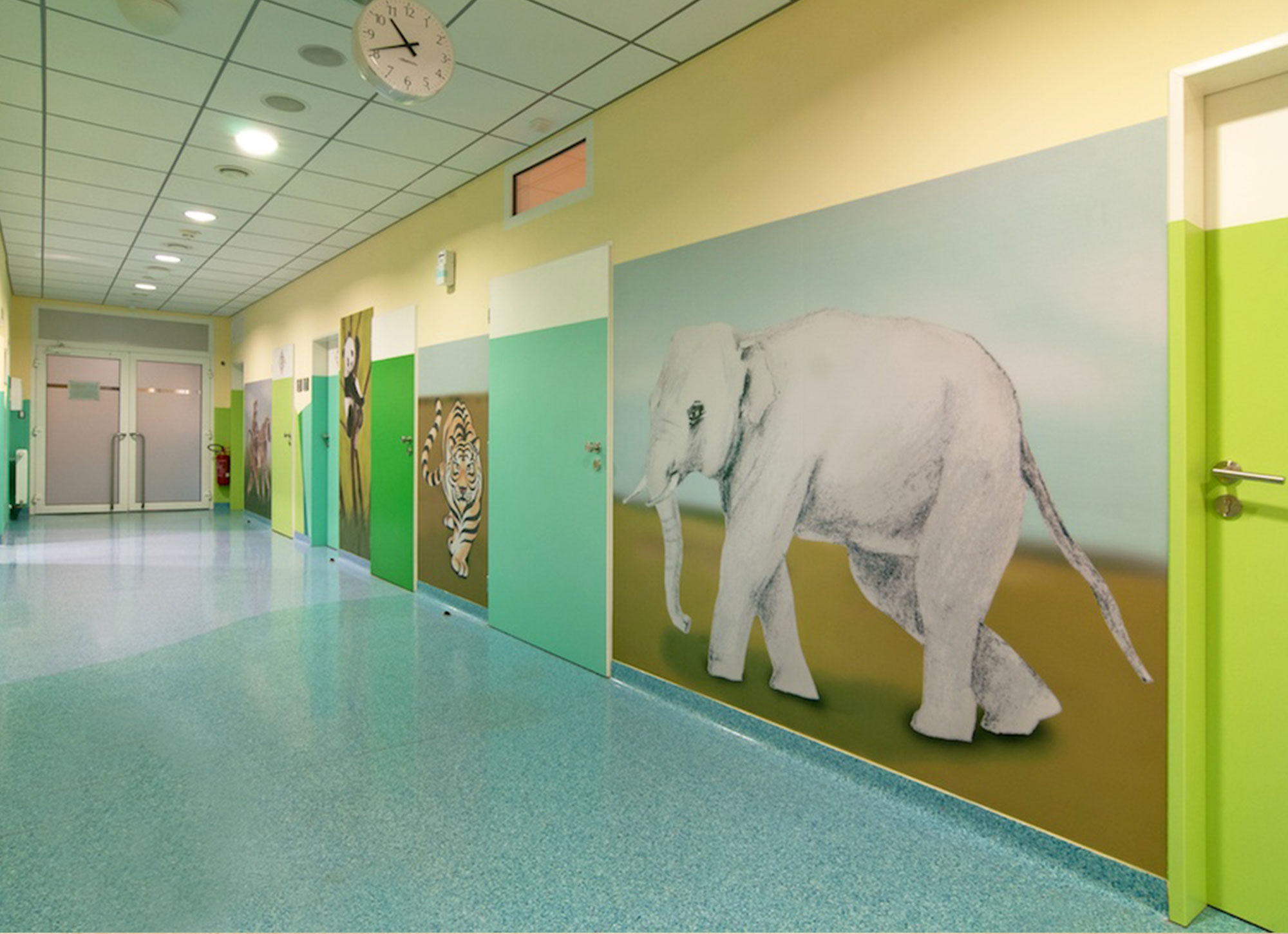

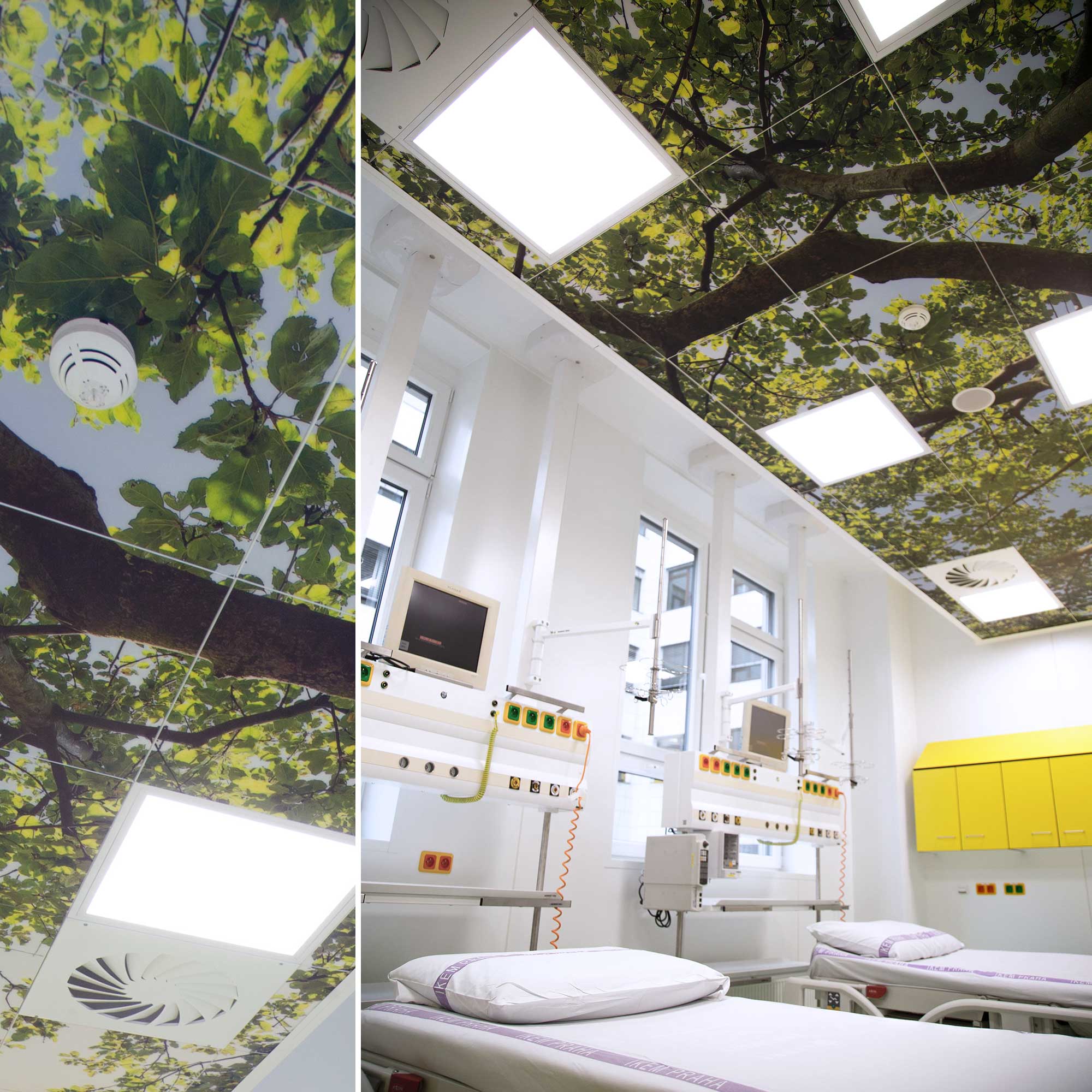

Design - Grafické panely

K navození příjemného a uklidňujícího pracovního prostředí Vám pomohou grafické panely. Panely můžeme potisknout fotografiemi i vektorovou grafikou dle přání zákazníka, v souladu s celkovým barevným řešením prostor. Nejčastěji do projektů zasazujeme grafické panely vytvořené novou metodou digitálního tisku, který aplikujeme přímo na naše kovové vestavby. Dá se říct, že potisk lze aplikovat v jakémkoliv rozsahu na příčky, dveře či podhledy. Takto potištěné prvky stále zajišťují maximální odolnost proti dezinfekčním prostředkům a proti případnému mechanickému poškození.

Panely jsme schopni potisknout grafickými motivy či fotografiemi dle přání zákazníka, v souladu s celkovým barevným řešením prostor. Grafické panely splňují stejné požadavky na mechanickou odolnost i odolnost vůči dezinfekčním prostředkům jako standardní obkladové panely.

Grafické panely navodí uklidňující atmosféru vašeho pracovního prostředí a zdravotnické prostory získají individuální a netradiční vzhled.

Možnosti:

• Kovové panely s digitálním potiskem
• Skleněné panely
• Acrovyn Imagine

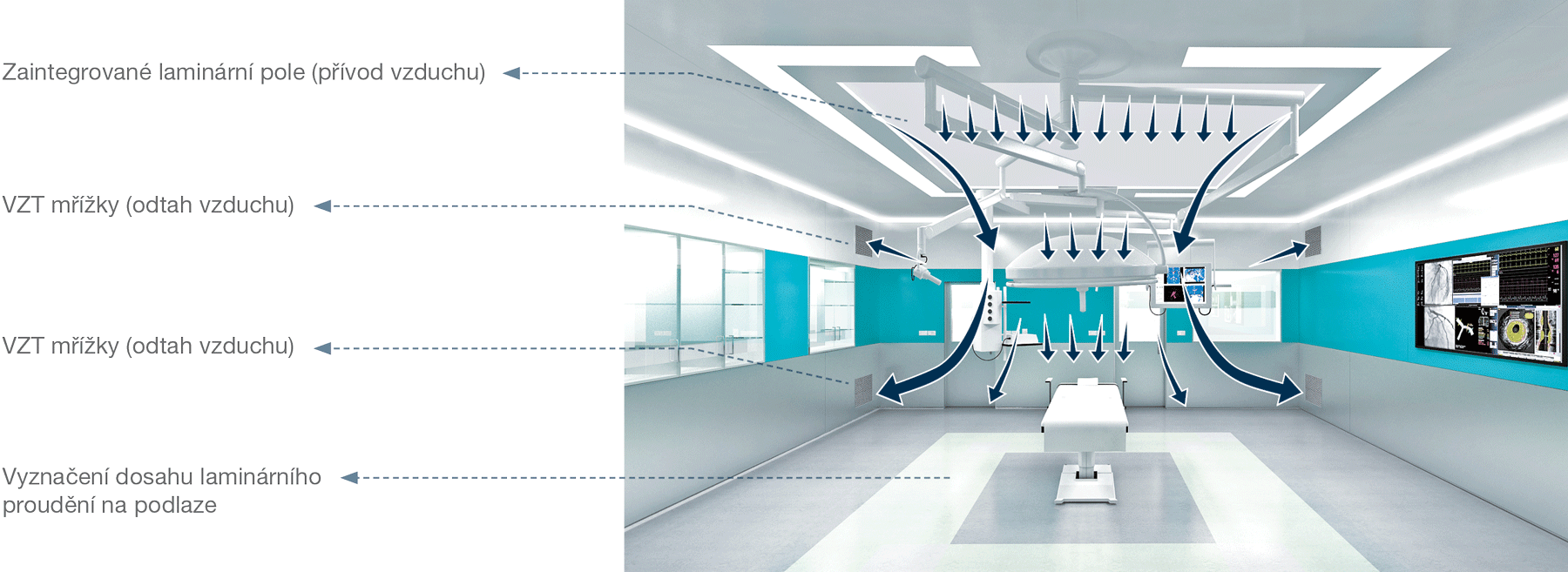

Vzduchotechnický systém

Snadná integrace technologií, vybavení, skříní a dalších prvků

Konstrukce systému umožňuje přímé zabudování zdravotnické technologie, vybavení, skříní a dalších prvků.

• Koncové prvky elektro, médií a vzduchotechniky
• Zdravotnickou technologii (nástěnné rampy, negatoskopy, medicínské monitory, atd.)

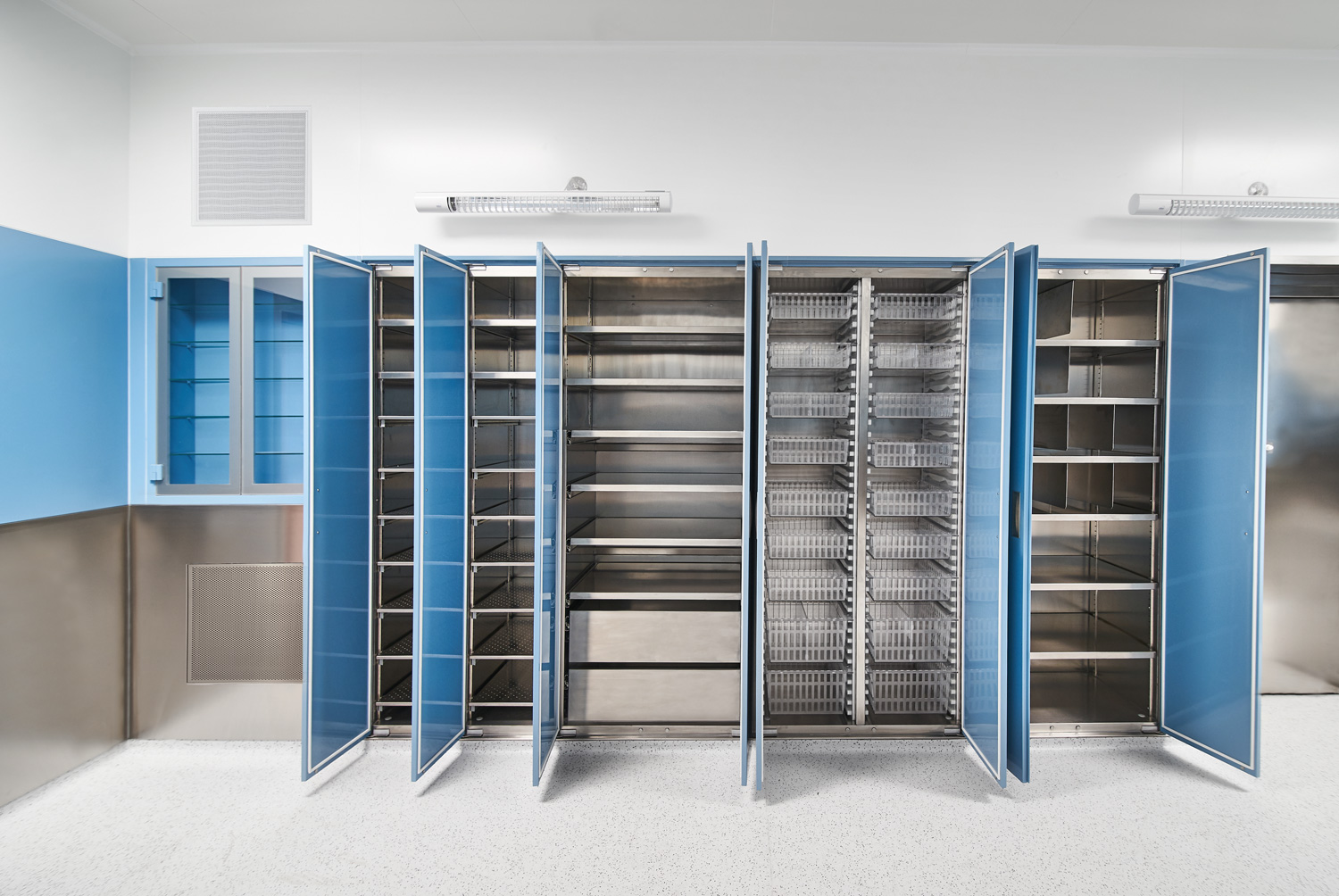

• Průjezdné a prokládací skříně na sterilizované předměty
• Prokládací kabiny
• Vestavěné skříně
• Zabudované monitory, digitalizační počítače a multifunkční panely

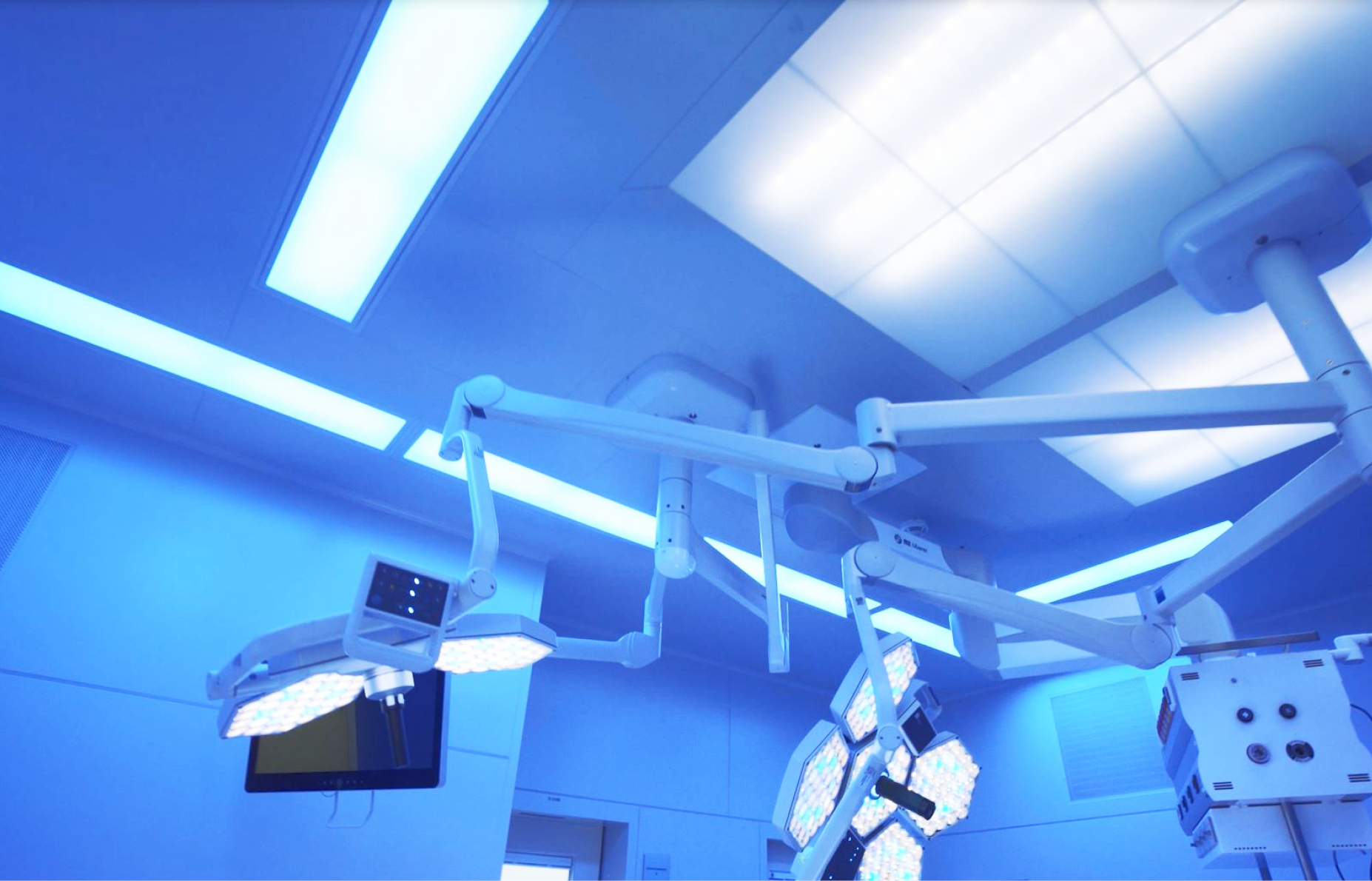

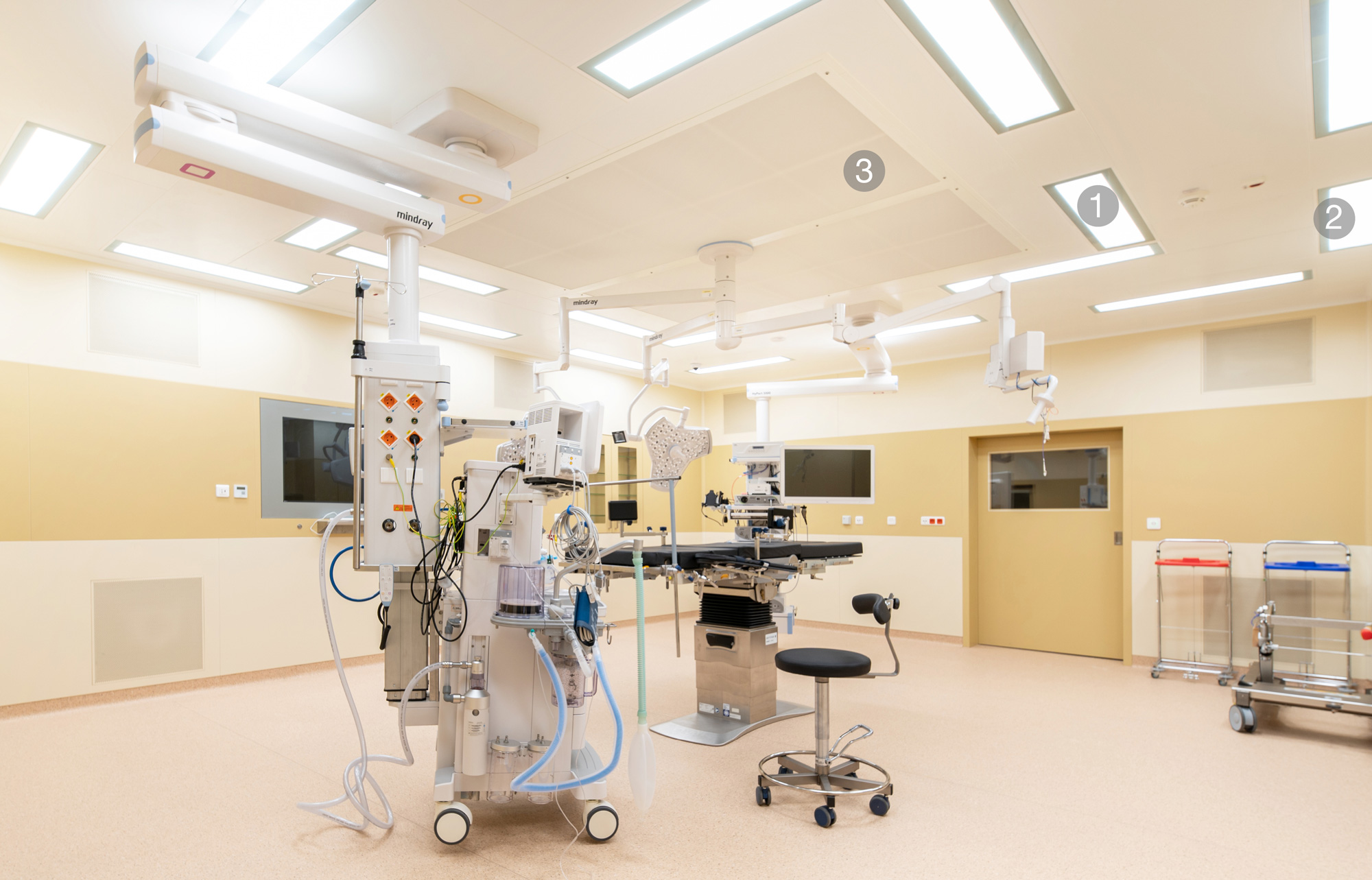

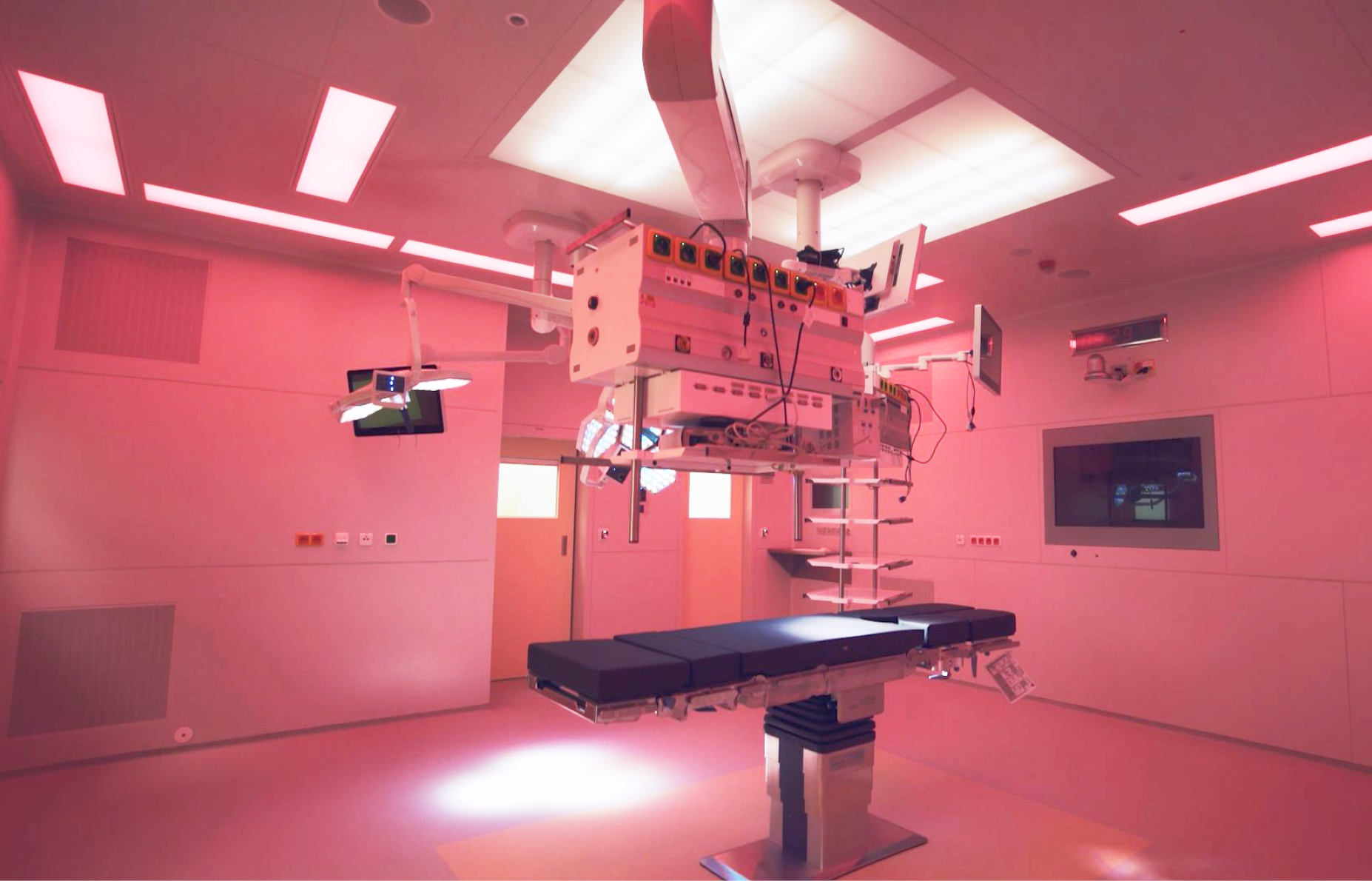

Osvětlení

1 - Nastavení barvy osvětlení (konfigurace RGBW) a nastavení intenzity světla
2 - Nastavení intenzity světla
3 - Laminární pole se zabudovaným osvětlením

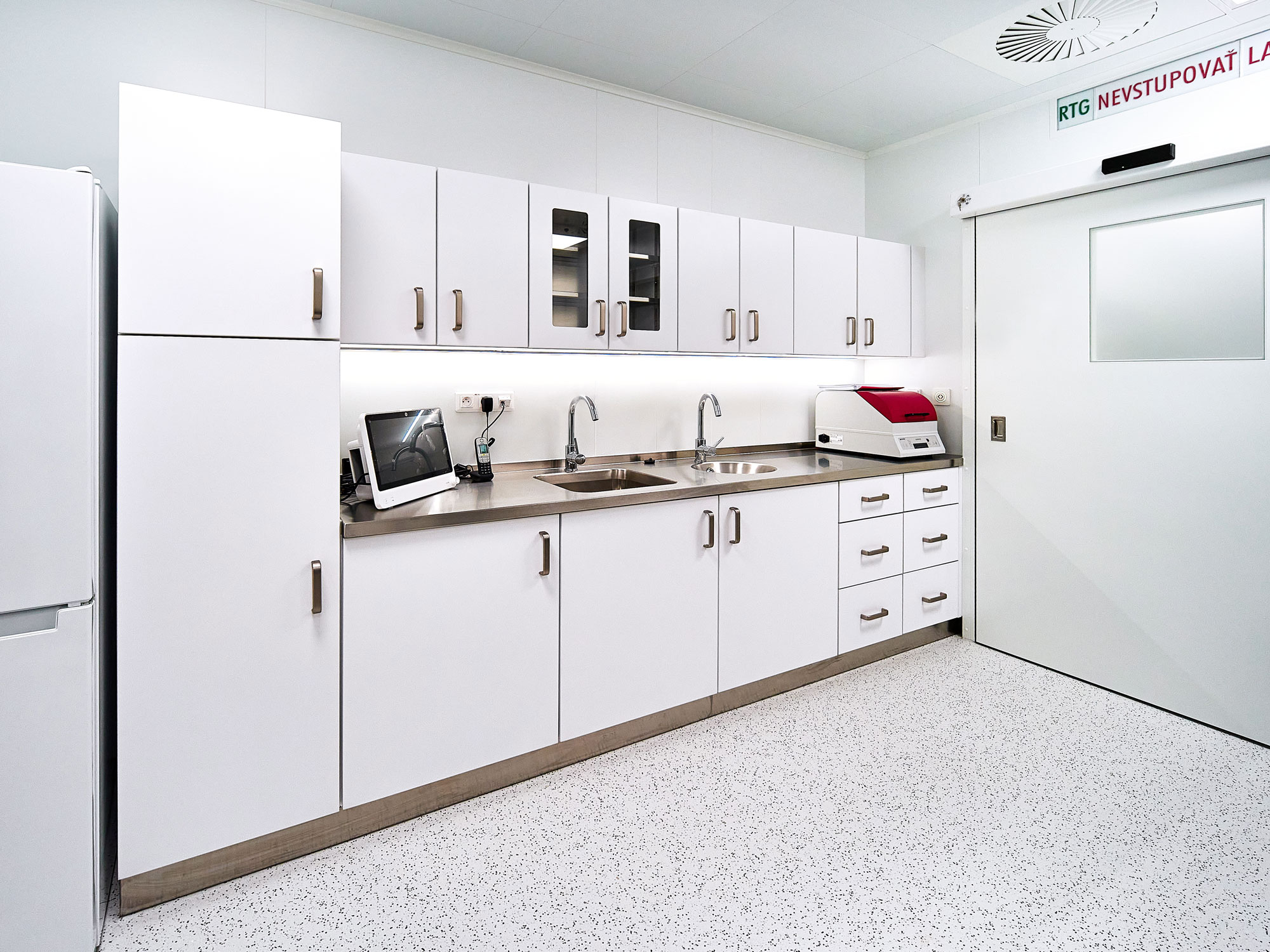

SPECIÁLNÍ NÁBYTEK PRO ZDRAVOTNICTVÍ

Nabídka typových řešení zdravotnického nábytku:

Nábytek nerez premium - vyrobeno z nerezové lakované oceli v odstínu RAL Nábytek pozink lakovaný - vyrobeno z pozinkované oceli lakované v odstínu RAL Nábytek nerezový pro čisté prostory - vyrobeno z nerezové oceli s brusem SB Nábytek nerezový pro zdravotnictví - vyrobeno z nerezové oceli s brusem SB

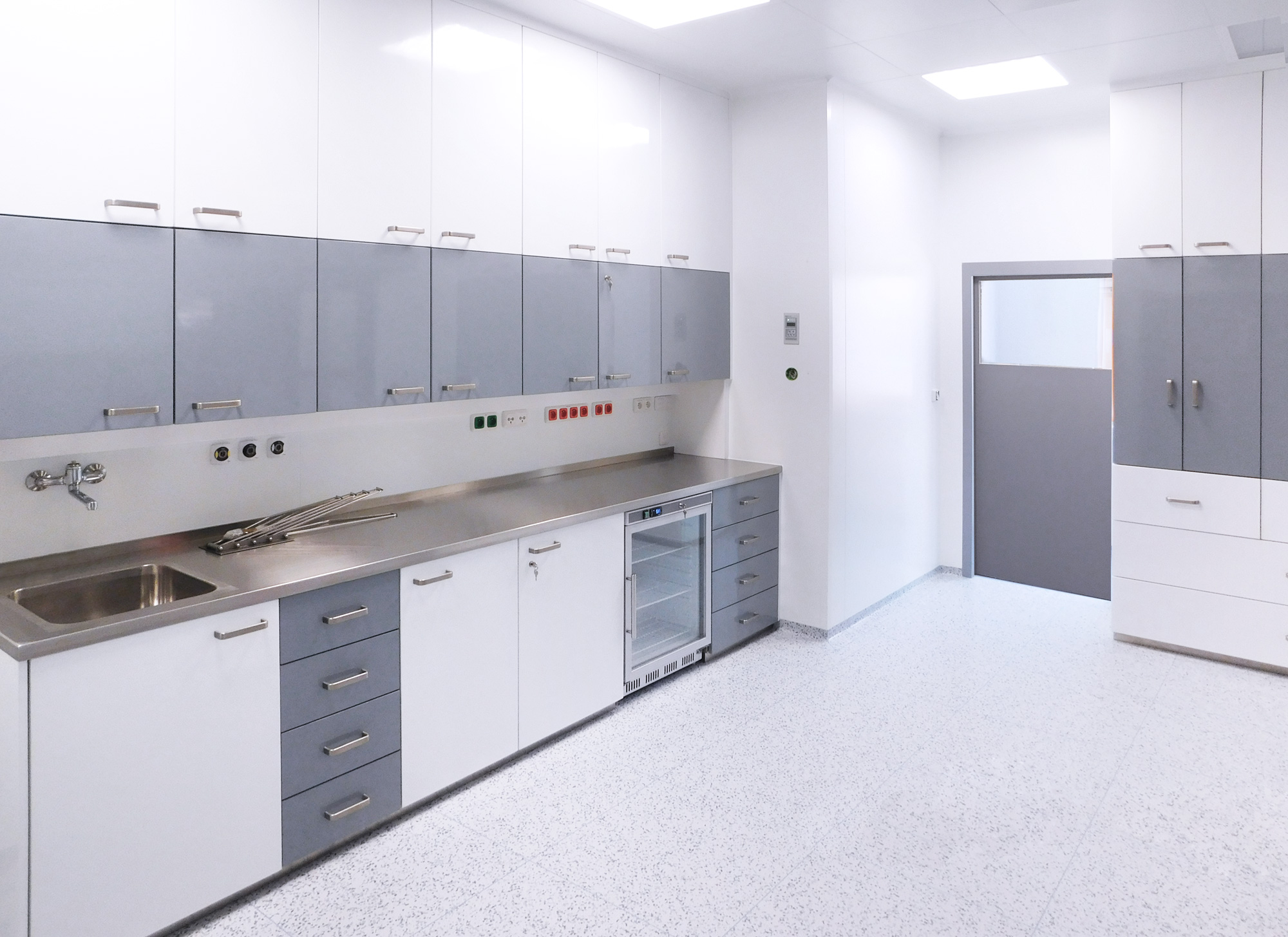

Nábytek nerez premium Vyrobeno z nerezové lakované oceli v odstínu RAL Všechny konstrukce jsou sendvičové, dveře mají celoobvodové těsnění, dovření na magnety pro vyšší těsnost, vše je zakrytováno, bez nečistitelných míst, skryté panty

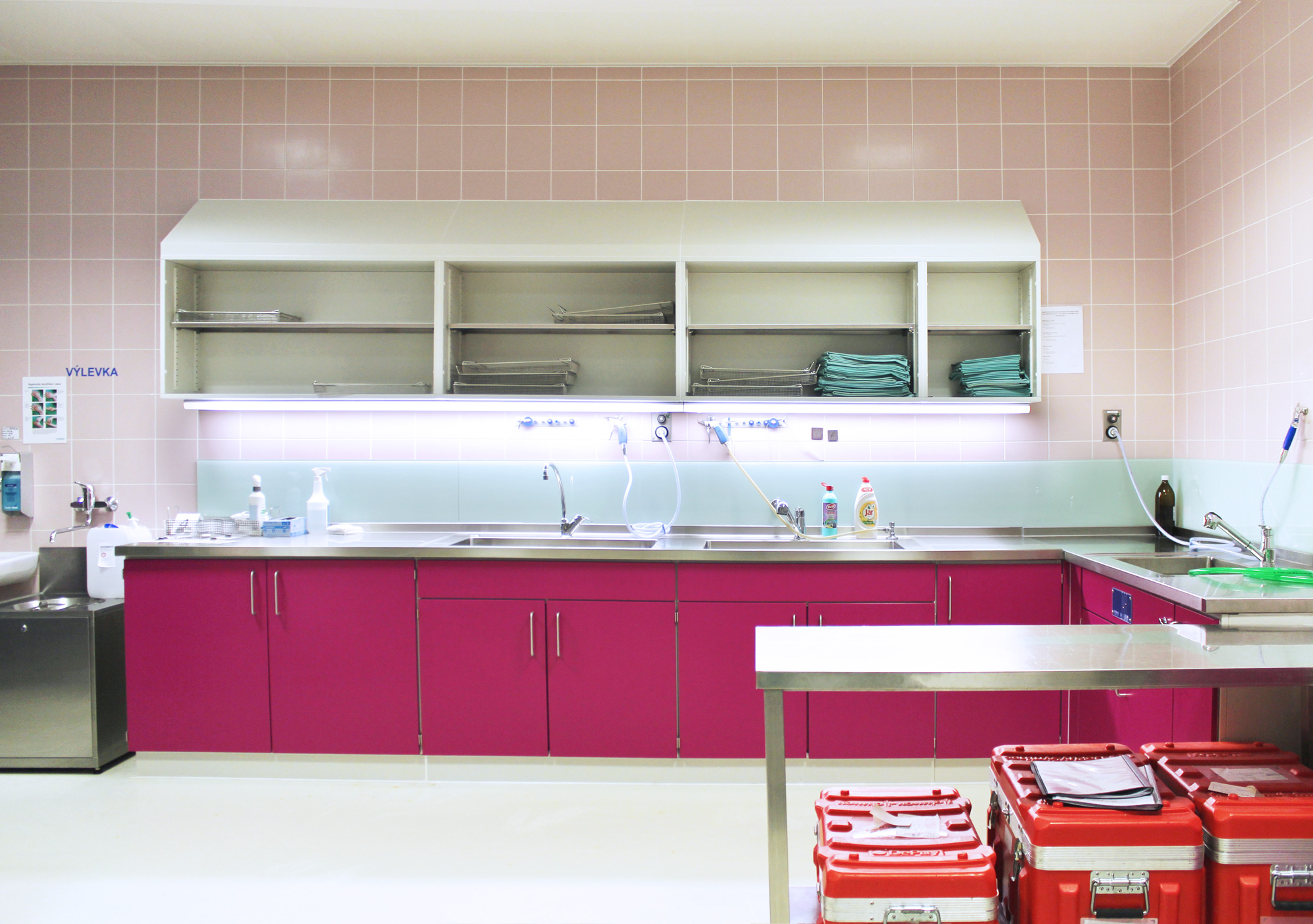

Nábytek pozink lakovaný Vyrobeno z pozinkované oceli lakované v odstínu RAL Všechny konstrukce jsou sendvičové, dveře mají celoobvodové těsnění, vše je zakrytováno

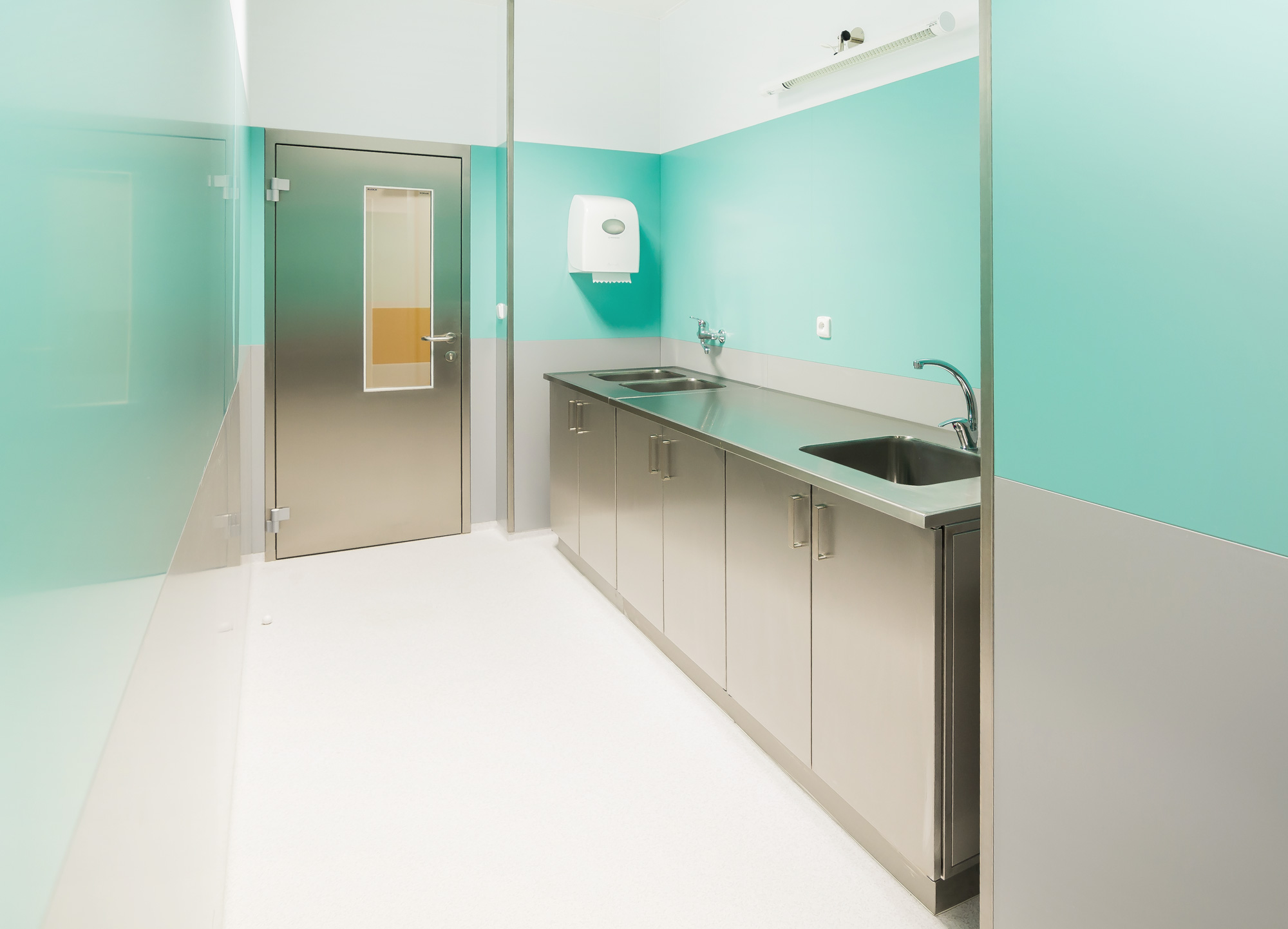

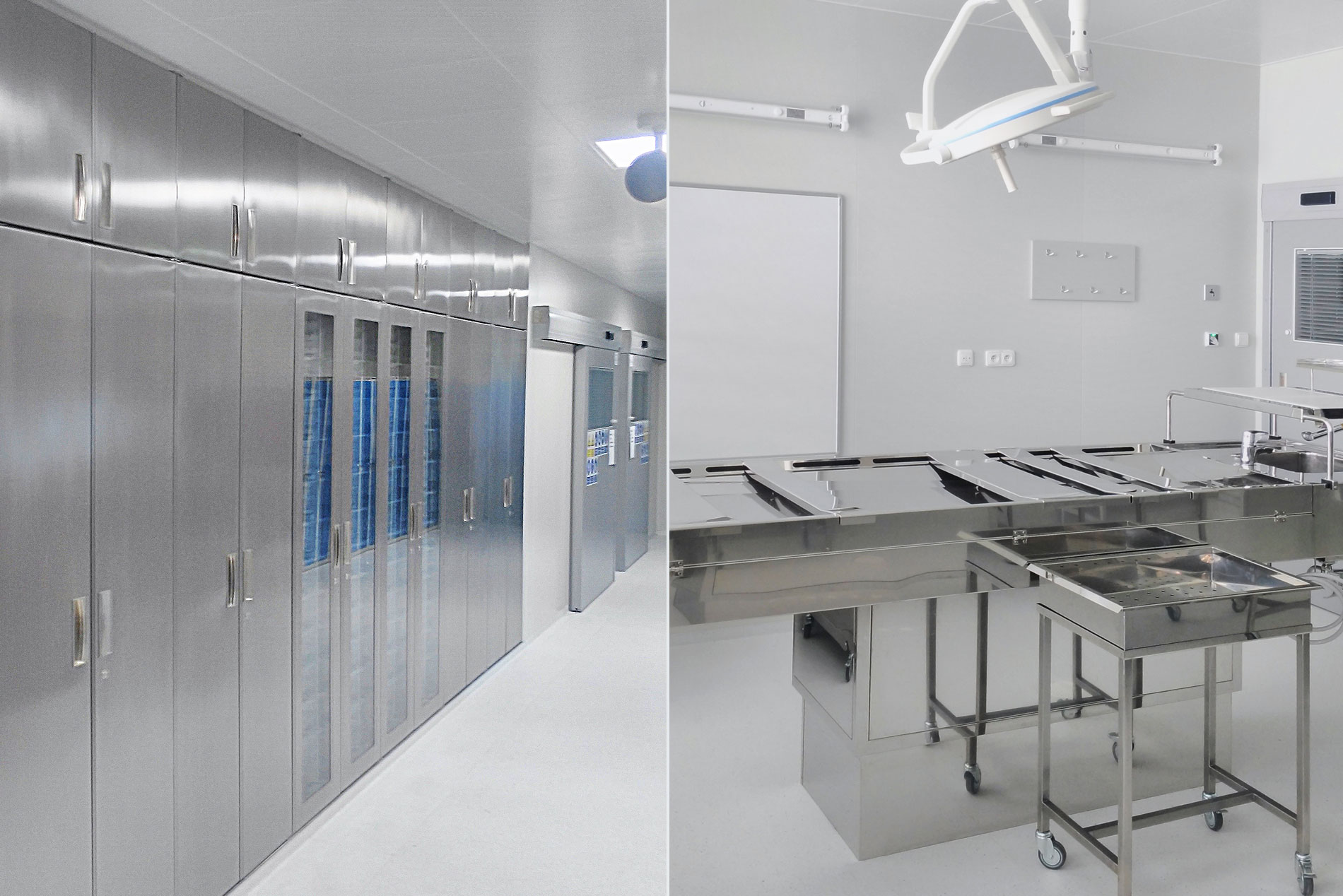

Nábytek nerez pro čisté prostory Vyrobeno z nerezové oceli s brusem SB Jedná se o stejné provedení jako "Nábytek nerez premium", ale bez lakování (pouze broušená ocel) Všechny konstrukce jsou sendvičové, dveře mají celoobvodové těsnění, dovření na magnety pro vyšší těsnost, vše je zakrytováno, bez nečistitelných míst, skryté panty.

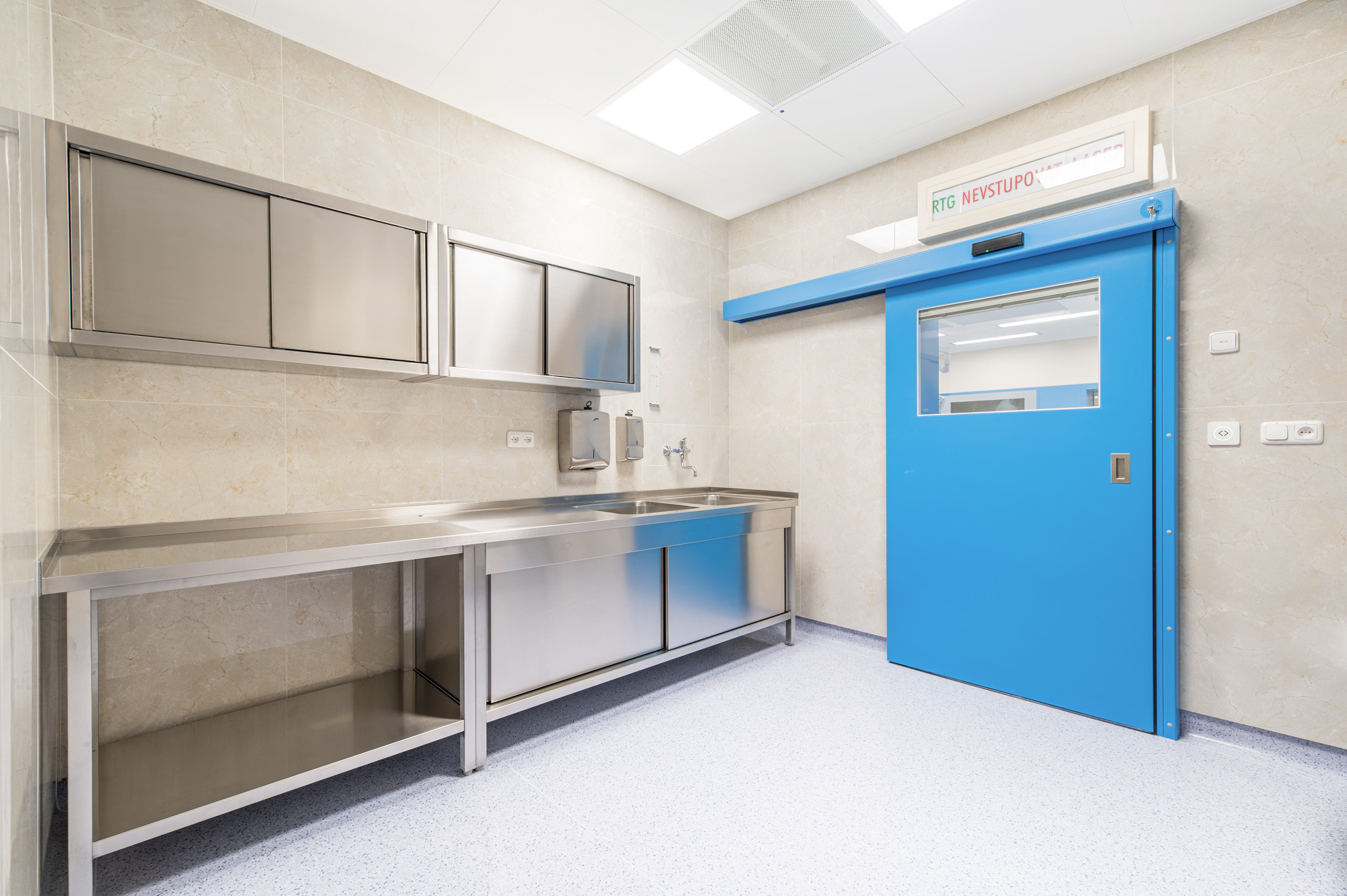

Nábytek nerez pro zdravotnictví Vyrobeno z nerezové oceli s brusem SB Pracovní deska se SDK (sádrokartonovou) výztuhou, konstrukce tvoří jednostranný nerez plát s rámovou konstrukcí, na stavitelných nohách, dvířka standardní nerezová.

VIDEOINTEGRACE A VIDEOMANAGEMENT

Dodáme vám komplexní systém videomanagementu pro operační sály:

• All-in-zařízení (monitor s PC) - ovládací konzole
• Zobrazovací monitory (4K, 21" až 55")
• Diagnostické monitory
• Kombinované konzole (AOI + zobrazovací monitor)
• Multifunkční (ovládací) panely s ozvučením sálu
• Software, servery, kabeláž, převodníky, switche
• Streaming videa, ovládání prvků přes tablet/mobil

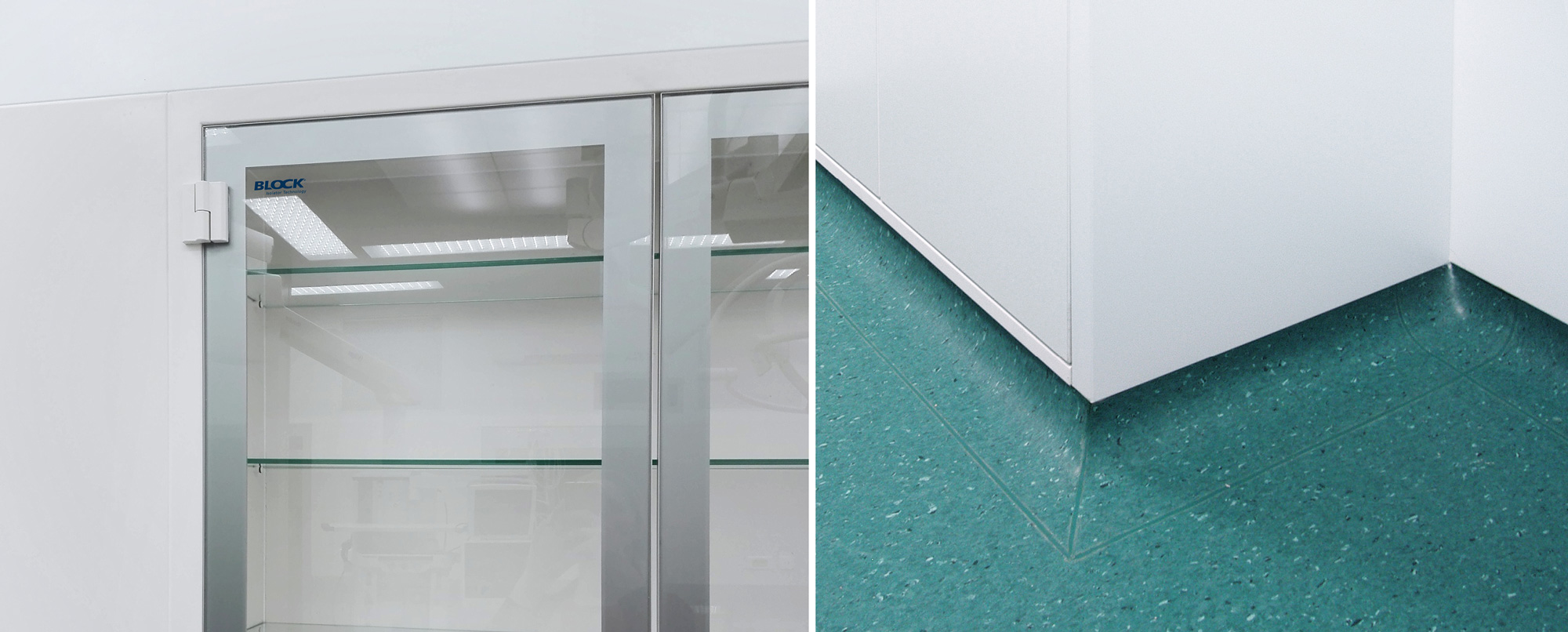

Precizní detaily, chytrá řešení

Při výrobě i montáži vestaveb klademe důraz na kvalitní zpracování detailů, které jsou pro prostory náročné na kvalitu prostředí zásadní. A protože si jednotlivé komponenty všech našich systémů sami vyvíjíme a vyrábíme, snažíme se vždy najít dokonalé a chytré řešení, jako například:

• Precizní řešení fabionů
• Zabudované komponenty
• Průjezdná prokládací skříň
• Tmelené spáry
• Jednotné vypínače BLOCK^®
• Vyznačení dosahu laminárního proudění na podlaze

Benefity modulárních systémů  SPIE BLOCK^®

• Návrh na míru investorovi, přizpůsobení technickým požadavkům rekonstruovaných prostor.
• Široká škála materiálového i barevného provedení.
• Prefabrikované moduly, které zabezpečí rychlou výstavbu, minimalizaci omezení provozu a eliminaci nákladů.
• Designové provedení.
• Snížení rizika šíření bakterií.
• Možnost zabudování technologií a dalších doplňků do stěny.
• Jednoduchá demontovatelnost a rychlý servisní přístup.

Systém Forclean^® GMP

Pro realizaci čistých prostor podle pravidel cGMP a FDA, kde je rozhodujícím parametrem zabránění částicové i mikrobiální kontaminace.

Systém Forclean GMP je určen pro výstavbu čistých prostor dle pravidel GMP, kde je rozhodujícím parametrem zabránění částicové i mikrobiální kontaminace (systém splňuje požadavky na garanci mikrobiální čistoty). Systém splňuje všechny mezinárodní požadavky GMP. Tyto požadavky splňují jak samostatné výrobky, tak také prostor jako celek.

Stěnový systém

• Samonosný systém sendvičových příček stavěný na výšku.

Uplatnění v oblastech

• Farmacie a biotechnologie
• Zdravotnictví
• Potravinářský průmysl
• Chemický průmysl při výrobě API a HAPI
• A všude tam, kde je kladen důraz na dodržování specifických požadavků na výrobní parametry (čisté prostory)

 Využití

• Čisté prostory přetlakové s běžnými požadavky na teplotu a vhlkost
• Čisté prostory se zvýšenou nebo sníženou teplotou (termokomory – chladírny)
• Čisté prostory podtlakové (pro zvýšené bilogické riziko)

• Čisté prostory – exprovedení

---

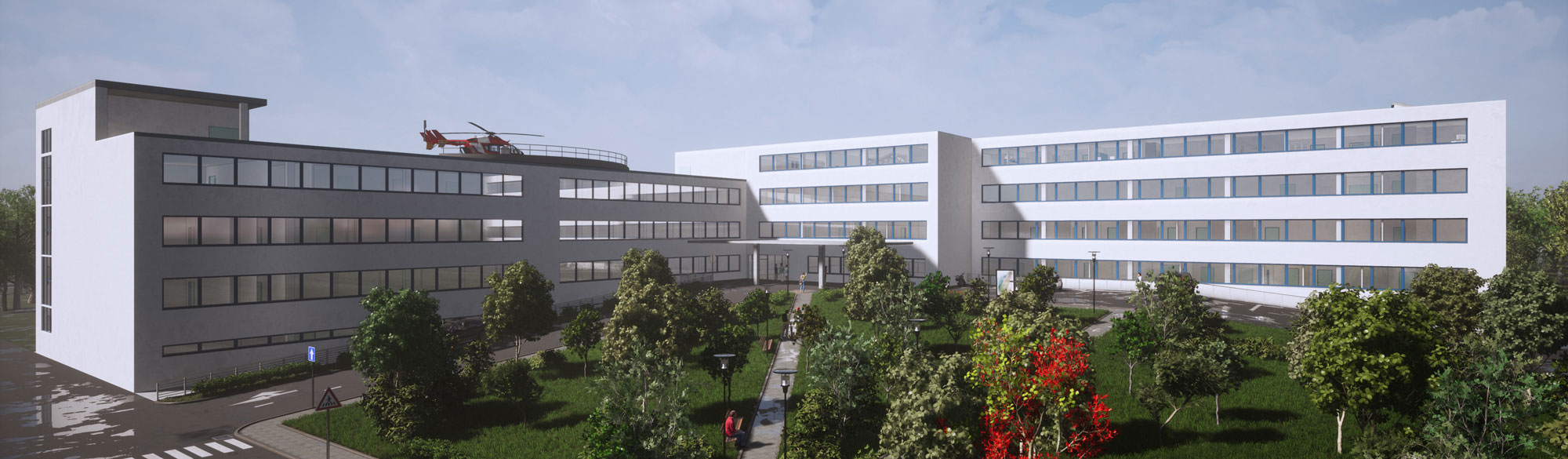

MODULÁRNÍ ZDRAVOTNICKÁ ŘEŠENÍ

Modulární řešení z prefabrikovaných modulů

• Jsou vyrobeny z prefabrikovaných modulů.
• Vyráběno v kontrolovaných výrobních podmínkách.
• Zkracuje dobu realizace i pobyt na staveništi.
• Prefabrikované moduly využíváme k výstavbě větších staveb, jako jsou například nemocnice, nebo k přístavbám již stávajících budov.
• Vnější rozměry:
  • Standardní šířka 2,5 m až 3,5 m, standardní délka 6,0 až 12,0 m. Výška je do 3,6 m kvůli transportním limitacím, případně řešeno lokálními konstrukčními úpravami jednotlivých modulů či úseků.
  • Modulární řešení na míru dle potřeb zákazníka. Výška je do 3,6 m kvůli transportním limitacím, případně řešeno lokálními konstrukčními úpravami jednotlivých modulů či úseků.

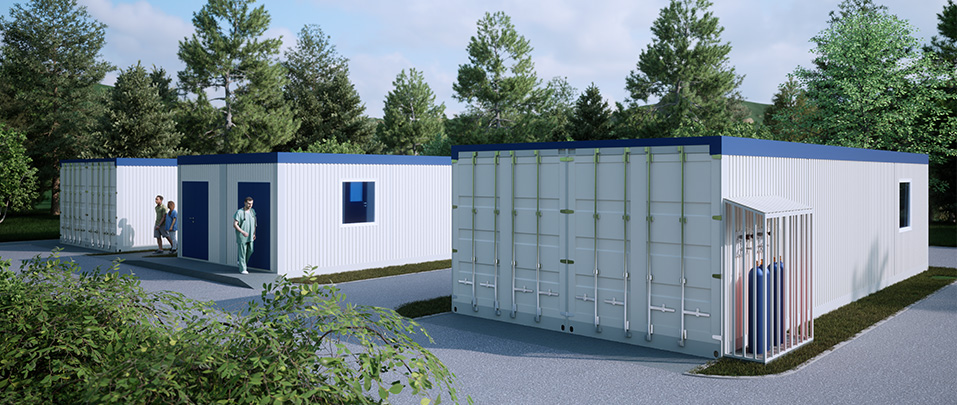

Modulární řešení z ISO kontejnerů

• Jsou vyrobeny z ISO kontejnerů.
• Jedná se o  semi-mobilní řešení, které může disponovat i CSC štítkem pro snížení ceny transportu po moři (i opakovaného).
• Téměř autonomní jednotky s požadavkem napojení na vodu a odpad. Disponuje vlastním záložním agregátem, případně nutno napojit na hlavní přivod elektřiny.
• ISO kontejnery využíváme k výstavbě menších staveb, jako jsou například lékařské jednotky různého zaměření, u kterých je požadavek na budoucí mobilitu.
• Vnější rozměry:
  • Jedná se o 1AAA kontejner: délka 12192 mm , výška 2896 mm, šířka 2438 mm

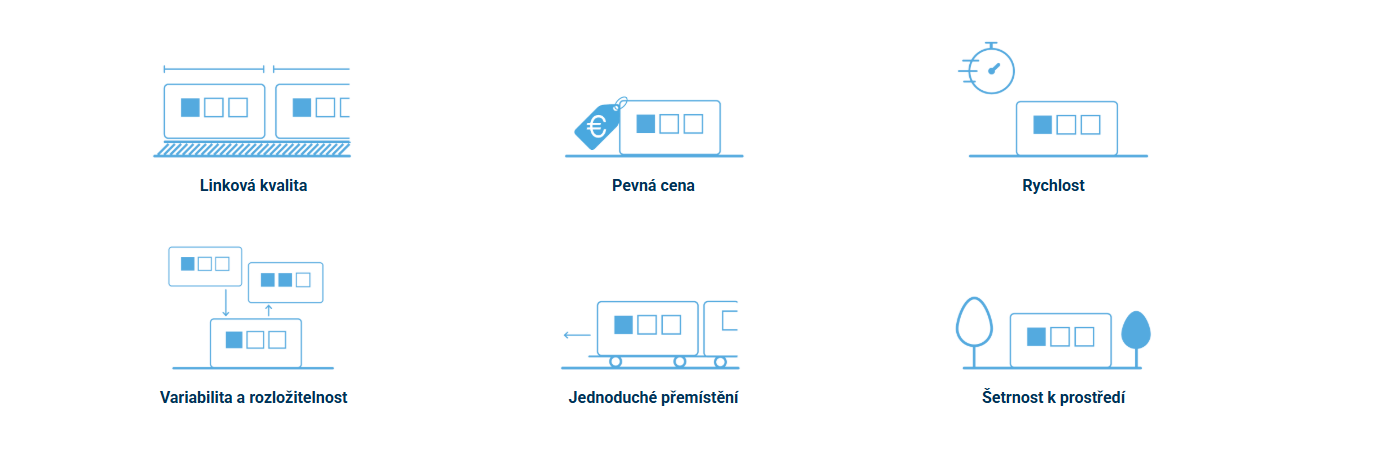

VÝHODY

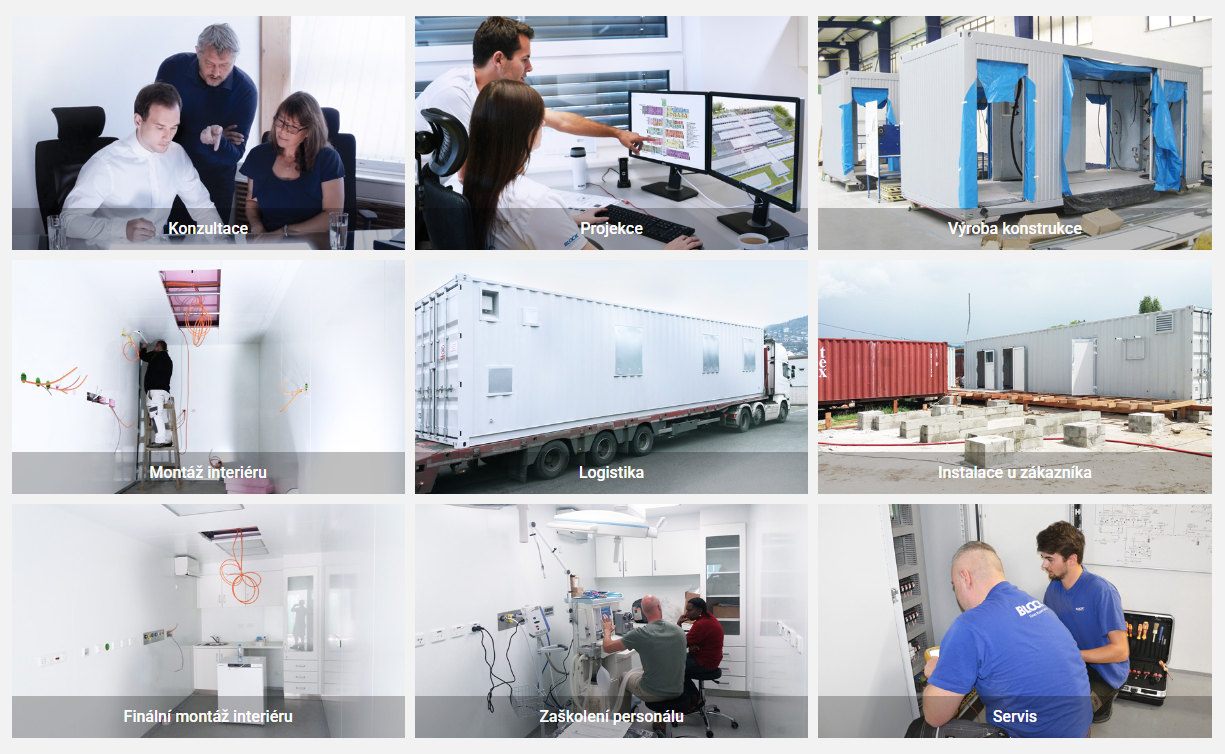

Dodavatelský proces

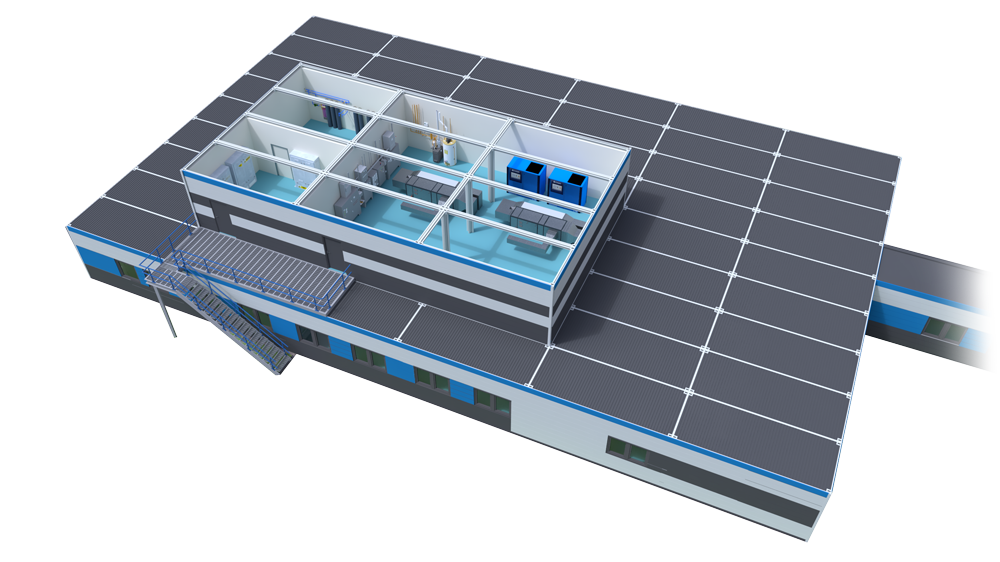

Kompatibilita dle potřeb

• Může být smontován libovolný počet modulů/kontejnerů.
• Moduly/kontejnery lze smontovat vedle sebe i na sebe.
• Rozvržení a uspořádání modulů/kontejnerů závisí na oblasti využití, na požadavcích na čisté prostory a technologicky složité prostory, na architektonickém návrhu nebo na jiných definujících parametrech, které ovlivňují konstrukci modulární stavby.

---
